XG3051DP差压论文

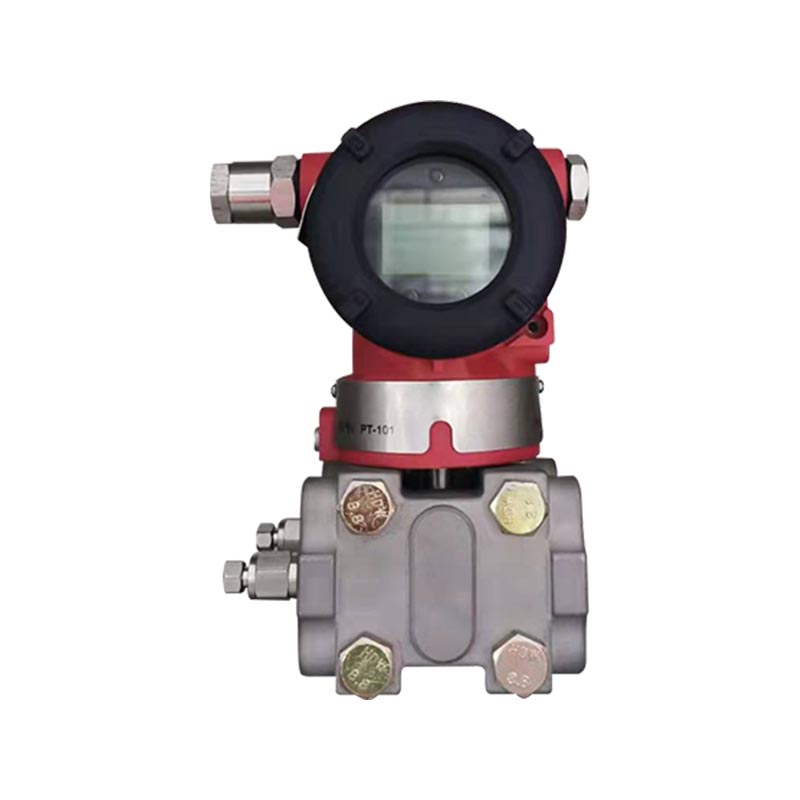

产品介绍：
XG3051DP属于国产3051系列电容式智能差压包装，采用电容传感原理，将被测介质的压差转换成4-20mA HART标准信号。可用于测量差压、液位、流量、密闭容器液位、管道压差等过程参数，广泛了解DCS和PLC控制系统。

应用行业：
1、石化行业：反应釜液位、管道流量、过滤器压差、罐体液位，广泛评估防爆工况。
2、电力行业：发电厂锅炉、汽轮机系统、蒸汽、水流量、炉膛负压、容器液位、过滤器压差的监测。
3、水处理/环保：污水池及净水工艺、水箱液位、管道流量、过滤器压差。
4、冶金行业：冶炼过程中流体压差、介质液位、工艺管道流量的测量。
5.造纸工业：纸浆液位、过滤压差、工艺流量测量。

联系我们
上一个:XG3051LT差压液位下一个:XG3051DP差压远程协议
FAQ Performance Specifications Functional Specifications Installation Process Connection Instructions Electrical Connections Model and Specification Code Table Physical Specifications

Q1：XG3051DP可以测量哪些参数？
答：这是一款以测量差压为核心的差压公式。通过差压转换，可以测量流量管道、密闭容器液位、过滤器交互压差、炉膛负压等。不可能直接测量绝对压力。测量流量时，可激活HART平方根功能，输出流量信号。

Q2：论文输出信号不准确、零漂增加是什么原因？
A：正负压管道有泄漏、淤积、积液；②范围迁移设置错误；③环境温度突然变化；④膜受到超压冲击。优先引检查压力管道并使用HART控制器重新调整零位和范围。

Q3：XG3051DP两线接线有哪些注意事项？
A：采用DC24V两线制，不区分正负信号线，最大电路负载不超过500Ω；HART通信需要在电路中串联250Ω电阻；防爆接线端子严格按防爆规范进行，并保证接地可靠接地。

Q4：什么操作条件需要更换非316L膜？
答：被测介质为强腐蚀介质（强酸、强碱、氯离子含量高），316L会腐蚀，需选择哈氏合金C、蒙乃尔合金或钽膜片；食品和药品卫生条件需要定制卫生膜结构。

调整范围的参考精度
（包括零基线性、迟滞性和重复性）±0.075%
若TD＞10（TD=最大量程/调整量程），则精度为：±(0.0075×TD)%
平方根输出的精度是上述线性参考精度的1.5倍。

环境温度影响

跨度代码 -20℃ ~ 65℃ 总效果
A ±(0.45×TD 0.25)%×量程
B ±(0.30×TD 0.20)%×量程
中/日/E ±(0.20×TD 0.10)%×量程
跨度代码 -40℃ ~ -20℃ 和 65℃ ~ 85℃ 总效果
A ±(0.45×TD 0.25)%×量程
B ±(0.30×TD 0.20)%×量程
中/日/E ±(0.20×TD 0.10)%×量程
超出范围效应 ±0.075%×量程

静压效应

跨度代码 效果量
A ±(0.15%URL 0.10%量程)/4MPa
B ±(0.10%URL 0.075%量程)/16MPa
中/日/E ±(0.05%URL 0.05%量程)/16MPa

超压效应

跨度代码 效果量
A ±0.2%×量程/4MPa
B ±0.2%×量程/16MPa
中/日/E ±0.1%×量程/16MPa

长期稳定性

跨度代码 效果量
A ±0.5% × 跨度/年
B ±0.2% × 跨度/年
中/日/E ±0.1% × 跨度/年

电源影响：±0.001% /10V (12- 42 V DC)，可忽略不计。

范围和限制
跨度代码 项目 千帕 毫巴
A 跨度 0.1～1 1~10个
范围 −1 ~ 1 −10 ~ 10
B 跨度 0.2～6 2～60
范围 −6 ~ 6 −60 ~ 60
C 跨度 0.4～40 4~400
范围 −40 ~ 40 −400 ~ 400
D 跨度 2.5～250 25~2500
范围 −250 ~ 250 −2500 ~ 2500
E 跨度 20~2000 0.2～20巴
范围 −500 ~ 2000 −5 ~ 20巴
参数 规格
范围限制 在上下限范围内自由调节。建议选择具有最低调节比的量程代码以优化性能。
调零 零位和量程可调整为测量范围内的任意值，前提是：调整量程≥最小量程
安装位置影响 平行于膜片的安装位置的变化不会导致零偏移。如果相对于膜片表面的位置变化超过90°，底部出现<0.4 kPa以内的零偏移（可通过调节零进行校正）。无跨度效应。
输出 2线制，4~20 mA DC，可选HART数字通讯。
选择线性或平方根输出。
输出信号限制：Imin = 3.9 mA，Imax = 20.5 mA
报警电流 低报警模式（简单）：3.7 mA
高报警模式（顶部）：21 mA
无报警模式（保持）：保持故障前有效电流
默认：高报警模式
响应时间 放大器单元电流分布：0.1s；传感器时间分布：0.1~2 s（依赖量程和调节比）。
附加可调时间常数：0.1~60 s。
非线性输出效应（例如，平方根）取决于函数并且可以计算。
预约时间 < 15 秒
环境温度 −40～85℃
−20 ~ 65 ℃ (带LCD和氟橡胶型圈)
储存/运输温度 −50～85℃； −40～85℃（带液晶显示）
工作压力 额定工作压力：16 MPa / 25 MPa / 40 MPa（三个等级）
静压极限 从3.5 kPa绝对压力到额定压力。耐压可以是额定压力的1.5倍，同时施加到额定压力的最大值。
单向过载限制 单向额定达到额定压力
兼容性（EMC） 请参阅下一页的电磁兼容附录表

电源和负载条件
电源电压 24V，R≤(Us-12V)/ImaxkΩ
（其中Imax=23mA）
最大电源电压 42伏直流电
最低电源电压 12 伏直流电；15 VDC（带背光液晶屏）
数字通讯负载范围 250～600Ω

电气连接
M20×1.5电缆端子；接线端子适用于0.5 ~ 2.5 mm²的长度。

过程连接
过程连接法兰端面攻有NPT 1/4和M10内螺纹。

无转发法兰单边转发的过程连接说明

1/2-NPT 不锈钢台面（代码 1） 100016 1.压力室法兰
2.O型圈密封
3. NPT 1/2 椭圆形法兰连接
4. 螺栓
M20x1.5不锈钢T型连接器（代码2） 100007 1.压力室法兰
2. M20×1.5 T型外螺纹接头
3. 螺栓
4.O型圈
5、M20×1.5螺栓
6.压力导入管
图5：电气连接图
100025

注：快捷接口功能实际信号端子

差压纸张选型XG3051DP-
准确度 输出
1 B 基本基准±0.05% 4–20mA，带HART通信
C 基本基准±0.075% 4–20mA，带HART通信
D 基本基准±0.1% 4–20mA，带HART通信
N 4–20mA 模拟输出
2 2 0–100Pa ~ 1kPa (0-10 ~ 100 mmH2O) / (0-1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0-20 ~ 600 mmH2O) / (0-2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0-40 ~ 4000 mmH2O) / (0-20 ~ 400mbar)
5 0–2.5kPa ~ 250kPa (0-0.25 ~ 25 mH2O) / (0-25 ~ 2500mbar)
6 0–30kPa ~ 3MPa (0-2 ~ 200 mH2O) / (0-0.3 ~ 30bar)
7 0–140kPa ~ 14MPa (0-3 ~ 300 mH2O) / (0-1.4 ~ 140bar)
3 材质 充液
A 316L不锈钢 硅油
B 316L不锈钢 甲醛油
C 哈氏合金C 硅油
D 哈氏合金C 甲醛油
E 镀金 316L 不锈钢 硅油
F 镀金 316L 不锈钢 甲醛油
G FEP 涂层 316L 不锈钢 硅油
T 钽 硅油
4 额定工作压力
0 0.2MPa（仅适用于A范围）
7 7MPa（仅适用于A范围）
1 16兆帕
2 25兆帕
3 40兆帕
5 过程连接
N 1/4" NPT 和 M10 螺纹孔 无排放阀
B 1/4" NPT 和 M10 螺纹孔 放气阀安装在法兰面
U 1/4" NPT 和 M10 螺纹孔 放气阀安装在法兰上侧
D 1/4" NPT 和 M10 螺纹孔 放气阀安装在法兰下侧
V 1/4" NPT 和 M10 螺纹孔 垂直安装法兰（带排放阀）
6 湿密封材料
N 丁腈橡胶 (NBR)
F 氟橡胶 (FKM)
P 聚四氟乙烯 (PTFE)
7 外壳材料
A 带聚氨酯涂层的铝（1/2-14NPT电缆入口）
B 铝质聚氨酯涂层（M20*1.5电缆入口）
C 不锈钢（1/2-14NPT电缆入口）
D 不锈钢（M20*1.5电缆入口）
8 特殊功能
N 无
F 平方根输出
P 防雷功能
O 无油处理（氧气使用，无油填充液，FKM密封，<6MPa，<60℃）
9 安装支架
N 无
1 安装管道平支架（碳钢喷塑）
2 安装管道弯支架（碳钢喷塑）
3 安装管道平支架（不锈钢）
4 安装管道弯支架（不锈钢）
10 过程连接配件
N 无
1 1/2" NPT 内螺纹不锈钢椭圆形法兰
2 M20×1.5外螺纹不锈钢三通接头
3 M20×1.5外螺纹焊接接头
11 液晶显示器
N 无显示
2 LCD账单显示（-30℃）
3 OLED显示屏（-40℃）
12 防爆处理
N 无
A 本质安全，NEPSI
D 隔爆型，NEPSI（不含隔爆电缆接头）
13 附加选项
D 隔爆电缆引入装置
E 增强安全电缆引入装置
V 低电压版本
T 防雷模块
P 无油脱脂
Q 带工厂测试报告
项目 描述
材质
测量囊 不锈钢316L
存在 不锈钢316L、哈氏合金C
过程法兰 不锈钢304
螺栓和螺栓 不锈钢（A4）
充液 硅油
密封件/垫片 NBR（丁橡胶）、FKM（氟橡胶）、PTFE（聚四氟乙烯）
发射机外壳 工件，表面喷涂
外壳鞋垫 NBR（丁腈橡胶）
铭牌 不锈钢304
重量 3.3 kg（不含LCD、安装支架、过程连接）
外壳防护等级 IP67级

EMC附录表（电磁兼容附录）
不。 项目测试 基本标准 测试条件 性能水平
1 辐射干扰（外壳） GB/T 9254-2008 表5 30MHz～1000MHz 通行证
2 出席（东京电源端口） GB/T 9254-2008 表1 0.15MHz～30MHz 通行证
3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV（接触式） B
8kV（空气）
4 RF电磁场辐射抗扰度 GB/T 17626.3-2006 10V/米（80MHz～1GHz） A
5 工频磁场抗扰度 GB/T 17626.8-2006 30安/米 A
6 电快速瞬变/突发抗扰度 GB/T 17626.4-2008 2kV（5/50ns，5kHz） B
7 浪涌抗扰度 GB/T 17626.5-2008 1kV（线对线） B
2kV（线对地）（1.2 us/50us）
8 RF 场引起的干扰抗干扰度 GB/T 17626.6-2008 3V（150kHz～80MHz） A

注意事项：
(1) 性能等级A：测试过程中，性能在技术规格范围内保持正常。
(2) 性能等级B：测试过程中，功能或性能可能暂时下降或丢失，但可以自动恢复。实际运行状态、存储数据参数及其保持不变。

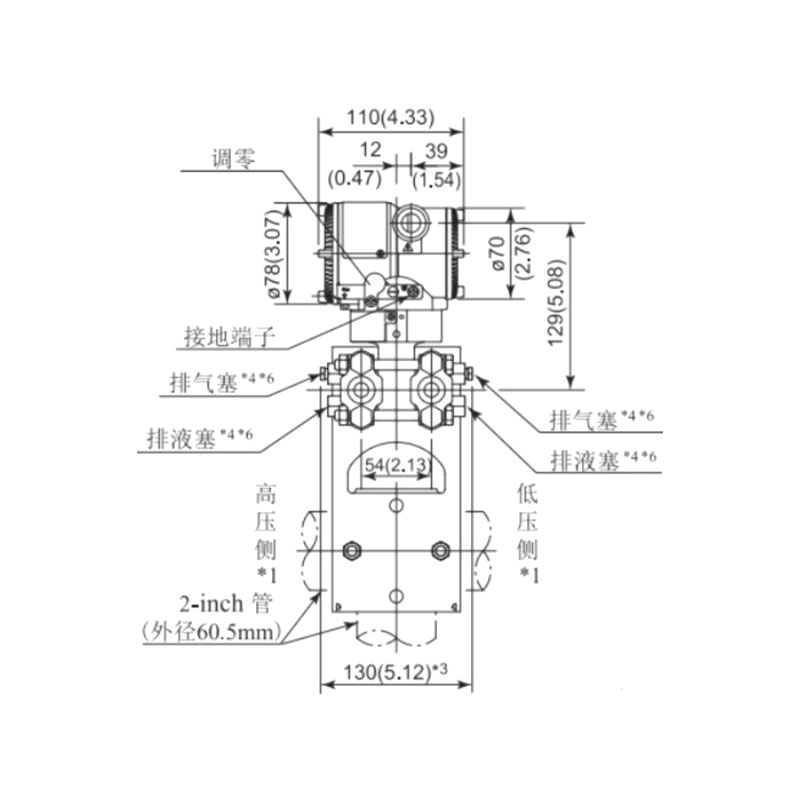

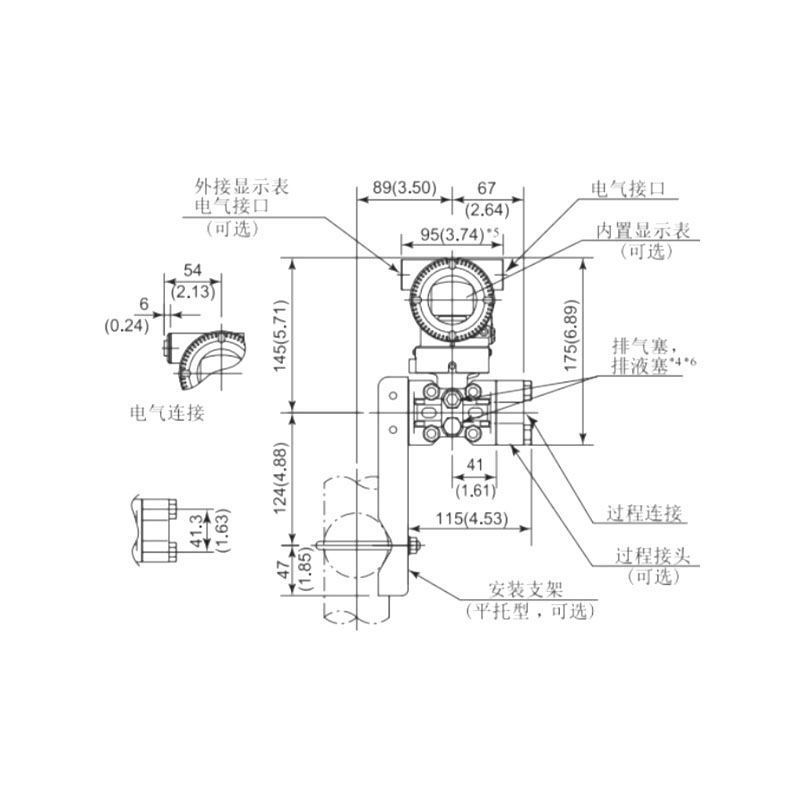

水平管道连接（前视图） 水平管道连接（侧视图）
100041 100032

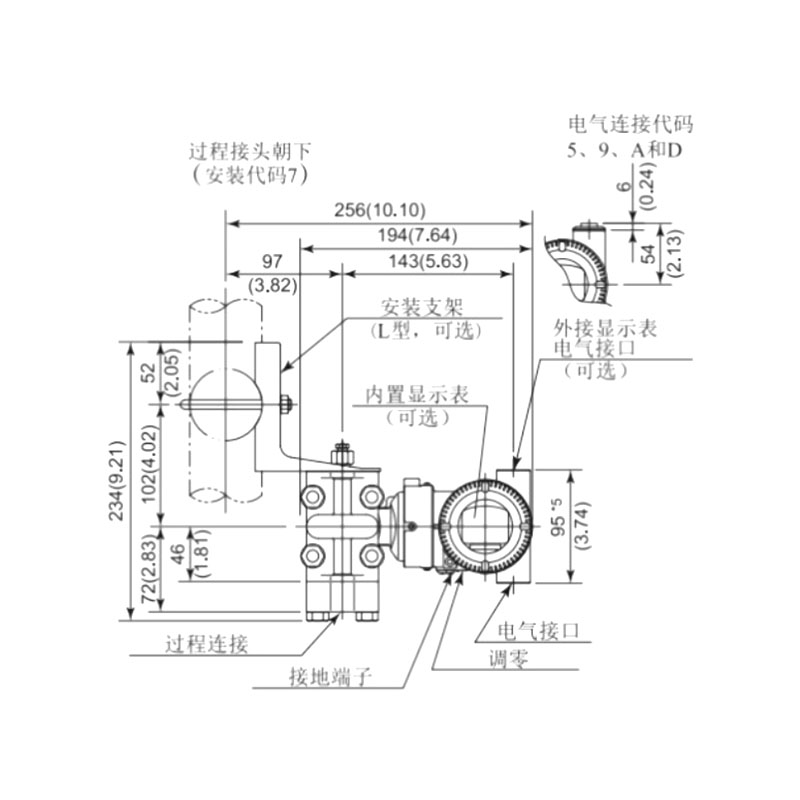

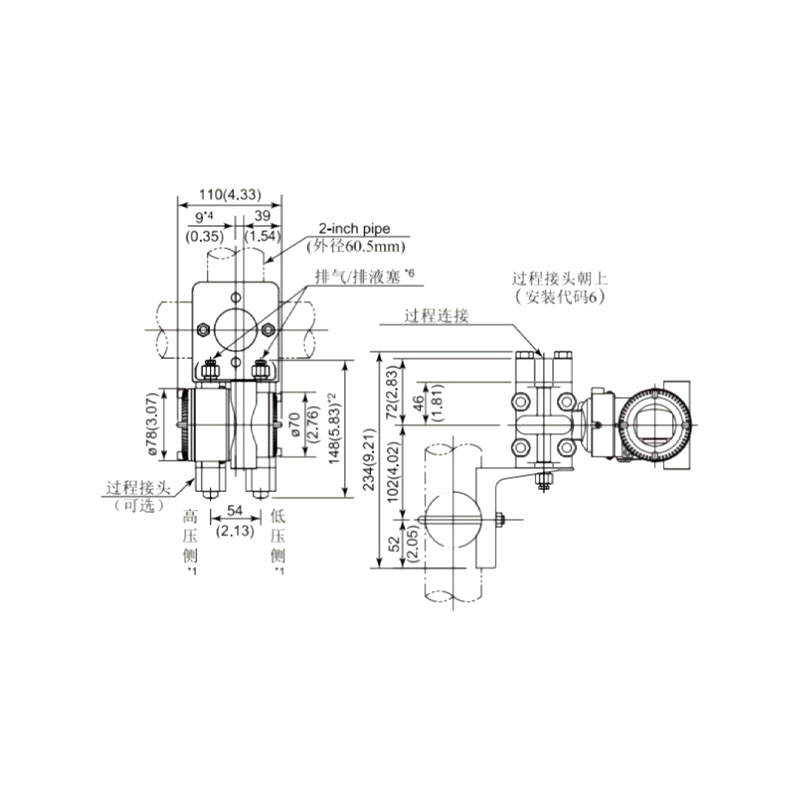

垂直安装（连接器朝下） 垂直安装（连接器朝上）
