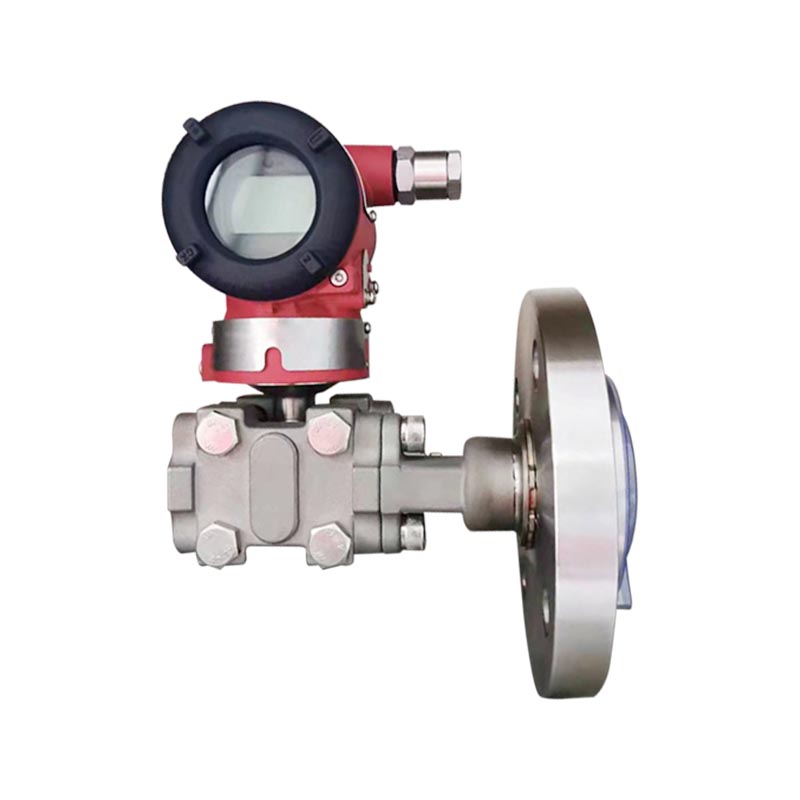

XG3051LT差压液位

产品介绍:
XG3051LT是3051系列单法兰远传差压液位。基于电容传感原理,法兰隔离膜片直接接触被测介质,将液位产生的静压差转换成4-20mA HART数字信号输出。专门用于解决高粘度、易结晶、易沉淀、强腐蚀介质液位测量,抽出压力管道,避免管道堵塞。

应用行业:
1、石化行业:反应容器、储罐、粘稠灌装、易成型介质、两相界面等液位测量。
2、水处理环保:污水池、化学品储罐、污水池、悬浮物介质液位监测。
3、制药行业:反应罐、配料罐、高防腐药品、卫生罐液位。
4、食品和饮料:酱料、糖浆等高储料可储存在罐体中,可选配卫生级法兰结构。

FAQ Process Connection Instructions Input Output Response Time General Conditions Electrical Connections Model and Specification Code Table

Q1:XG3051LT和XG3051DP有什么区别?
答:XG3051DP是一款普通差压产品,需要外接压力导管;XG3051LT为单法兰远程液位传输型,一款隔离法兰膜片,不需要压力管道。适用于粘稠、成型、易堵塞介质的液位测量,但不适用于流量测量。

Q2:液位测量不准、波动大是什么原因?
A:①法兰膜片被堆积、结垢覆盖;②硅油灌装系统过热、负压,导致硅油汽化;③范围迁移设置错误;④罐内介质密度发生变化。优先工作检查法兰膜片的情况,然后重新调整零位和量程。

Q3:插入式和平法兰如何选择?
答:介质容易沉降选择并挂在墙上。插入式膜,避免膜被池壁沉积物覆盖;介质清洁无泥沙,可选用平法兰。

Q4:哪些介质不能直接与316L胶片一起使用?
答:在高氯离子介质、强酸强碱、强腐蚀的条件下,316L会发生腐蚀,需要选用哈氏合金C、蒙乃尔合金、或铝合金膜片;高温工况需要确认补液的耐温等级。

低压侧过程连接说明

1/2-NPT 不锈钢台面(代码 1) 100016 1.压力室法兰
2.O型圈密封
3. NPT 1/2 椭圆形法兰连接
4. 螺栓
M20x1.5不锈钢T型连接器(代码2) 100007 1.压力室法兰
2. M20×1.5 T型外螺纹接头
3.螺栓
4.O型圈
5、M20×1.5螺栓
6.压力导入管

测量参数:压差、液位

测量范围
下限 从-100% URL(连续可调)
上限 多达100% URL(连续可调)
表 1 — 范围代码和范围之间的关系
范围代码 最小范围 最大范围 额定压力(最大)
B 1kPa 6kPa 液位法兰额定压力
C 4kPa 40kPa
D 25kPa 250kPa
E 200kPa 2兆帕
表2 液位法兰额定压力
水平法兰型 公称直径 最小范围
单远程密封 双远程密封
巾型 通径 50 / 2" 10kPa 10kPa
巾型 通径 80 / 3" 6kPa 1kPa
巾型 通径4英寸 6kPa 1kPa
插入式 通径 50 / 2" 16kPa 16kPa
插入式 通径 80 / 2" 6kPa 1kPa
插入式 通径4英寸 6kPa 1kPa

差压式液位计的最小量程应为表1和表2中最小量程中的增大值。调整后的量程不应小于该最小量程。
液位本体的最大量程应为液位本体的最大量程与液位法兰额定压力之间的较小值。

输出信号
2线、4–20 mA DC HART输出、数字通信;HART协议叠加在4–20 mA DC信号上。
输出信号限制:Imin = 3.9 mA,Imax = 20.5 mA

报警电流(可配置模式)
低警报模式(最低) 3.7毫安
高报警模式(最大) 21毫安
无报警模式(保持) 保持故障前的有效电流值
报警电流标准设置 高报警模式


传感器组件的电流分布为0.1秒。传感器和液位法兰的时间分布范围为0.2至2秒,具体取决于传感器量程、调节比、毛细管长度和填充流体的粘度。
附加可调时间常数:0.1 ~ 60 s.

液位法兰可在任意位置直接安装。
安装最佳条件是保持过程法兰垂直。任何位置偏差都会导致可校正的零移。电子外壳最多可旋转360°,固定螺钉可将其固定在任何位置。

环境条件

环境温度
最低 附属充液
最大 85℃
带本地显示和FKM密封件 −20~65℃
储存/运输温度
最低 附属充液
最大 85℃
相对湿度 0~100%
抗冲击性
加速 50克
持续时间 11毫秒
抗振性 2克高达500赫兹
EMC(兼容性) 参见表3“EMC附录”

工艺介质极限温度极限
介质温度:-30~180℃

介质温度限制 −30~180℃
本体压力限制 从3.5 kPa绝对压力到额定压力。过压保护可达到额定压力的1.5倍,同时施加于地下水压力。
液位法兰额定压力
ANSI标准 150 磅/平方英寸 ~ 600 磅/平方英寸
DIN标准 公称 1.6 兆帕 ~ 公称 10 兆帕
单面过载限制 低压侧:额定本体额定压力;高压侧:水平额定压力。可能会发生可计算的零基础。
重量 DN 50/2":约7 ~ 10 kg
DN 80/3":约。8~11公斤
DN 4":约9 ~ 12 kg
防爆
NEPSI隔爆认证 防爆dⅡC T6
NEPSI本质安全认证 Ex iaⅡC T4
允许工作温度 −40℃~65℃

电源和负载条件
电源电压 24V
负载公式 R ≤ (Us − 12 V)/Imax kΩ,其中 Imax = 23 mA
最大。电源电压 42伏直流电
分钟。电源电压 12伏直流电;15 VDC(用于背光液晶显示屏)
数字通讯负载范围 230~600Ω
材料
测量囊 316L不锈钢
存在 316L不锈钢、哈氏合金C、钽、FEP、PFA、PTFE涂层
过程法兰 304不锈钢
充液 硅油、植物油
垫片 丁腈橡胶(NBR)、氟橡胶(FKM)、PTFE
发射机外壳 铝合金表面环氧涂层
外壳密封 丁腈橡胶(NBR)
铭牌 304不锈钢
电气连接 M20×1.5 电缆端子。适用于0.5 ~ 2.5 mm² 拉伸的端子
过程连接 我国低压侧:UNF 7/16" 内螺纹。高压侧液位法兰符合 ANSI 或 DIN 标准。可直接安装,参见尺寸图。
外壳防护等级 IP67级

表3 EMC 附录
不。 项目测试 基本标准 测试条件 性能水平
1 辐射发射(外壳) GB/T 9254-2008 表5 30兆赫~1000兆赫 通行证
2 东京发射(直流电源端口) GB/T 9254-2008 表1 0.15兆赫~30兆赫 通行证
3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4 kV(接触) 8 kV(空气) B
4 RF电磁场辐射抗扰度 GB/T 17626.3-2006 10V/m(80MHz~1GHz) A
5 工频磁场抗扰度 GB/T 17626.8-2006 30安/分钟 A
6 电快速瞬变/突发抗扰度 GB/T 17626.4-2008 2 kV(5/50纳秒,5 kHz) B
7 浪涌抗扰度 GB/T 17626.5-2008 1 kV(线对线)2 kV(线对地)(1.2 us/50 us) B
8 RF场引起的抗议骚扰抗扰度 GB/T 17626.6-2008 3V(150kHz~80MHz) A

注意事项:
(1) 性能等级A:测试过程中,性能在技术规格范围内保持正常。
(2) 性能等级B:在测试过程中,功能或性能可能会暂时下降或丧失,但可以自动恢复。实际运行状态、存储等数据保持不变。

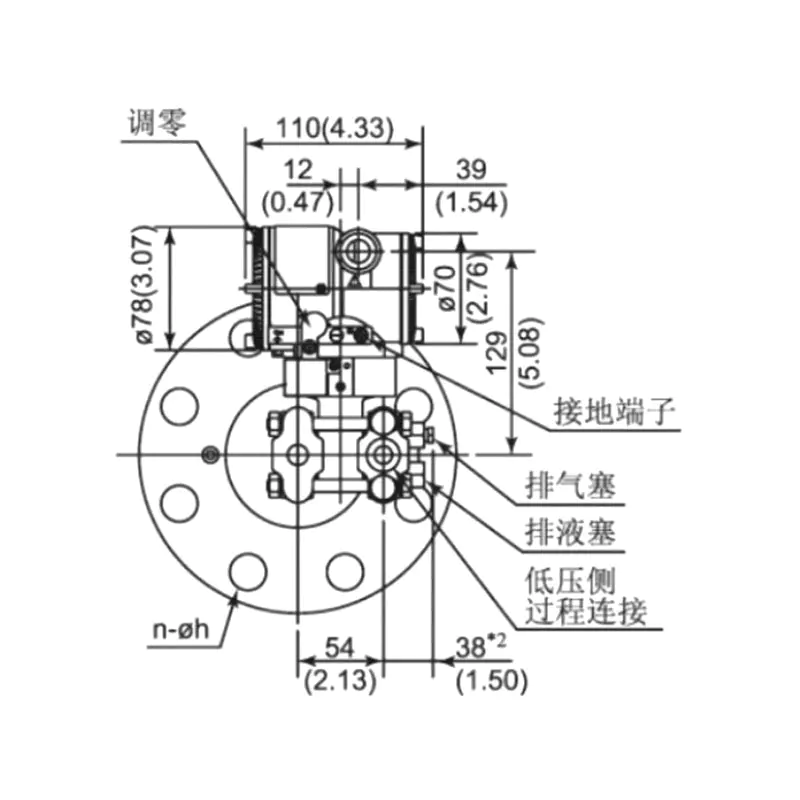

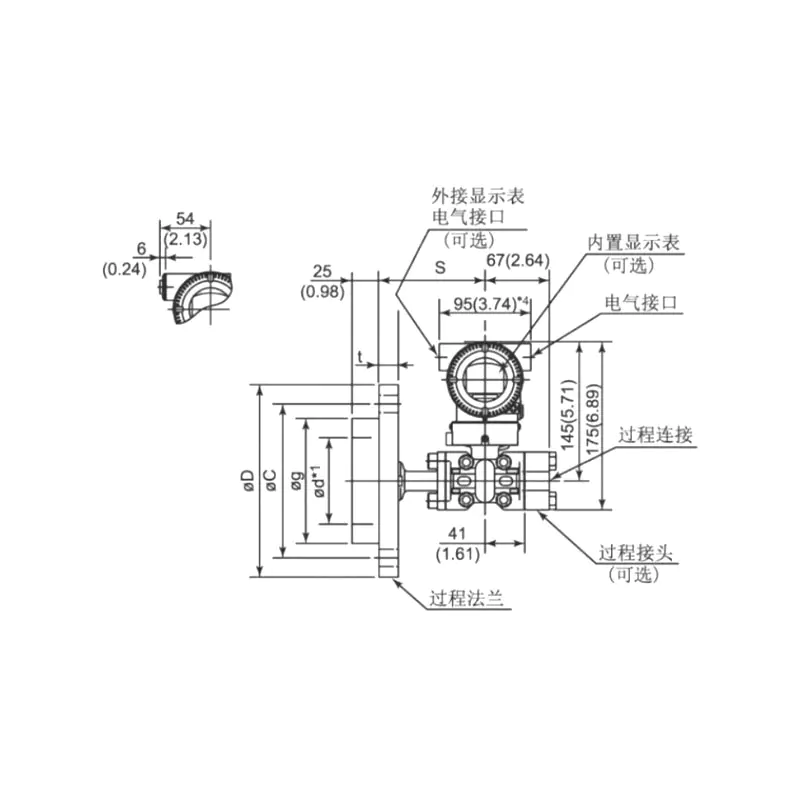

尺寸

平法兰 平法兰
100011 100002

表4 水平法兰尺寸图
公称直径 额定压力 ΦD ΦC Φd1*1(刀片式) Φg t 螺栓
数量 线程
DN 50(密封面 DIN 2526 E 型)(法兰 DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 M16
公称压力6.4MPa 180 135 48.3 102 26 4 M20
公称压力10MPa 195 145 48.3 102 28 4 M20
DN 80(密封面 DIN 2526 E 型)(法兰 DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 M16
公称压力6.4MPa 215 170 76 138 28 8 M20
公称压力10MPa 230 180 76 138 32 8 M24
DN 2"(ANSI B 16.5 RF型) 150磅/平方英寸 152.4 120.6 48.3 92.1 17.4 4 M18
300磅/平方英寸 165.1 127 48.3 92.1 20.6 8 M18
600psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3"(ANSI B 16.5 RF型) 150磅/平方英寸 190.5 152.4 76 127 22.2 4 M16
300磅/平方英寸 209.5 168.3 76 127 27 8 M20
600psi 209.5 168.3 76 127 38.05 8 M20
DN 4"(ANSI B 16.5 RF型) 150磅/平方英寸 229 191 89 157 30 8 M18
300磅/平方英寸 255 200 89 157 32 8 M18

注:用户可以选择安装螺栓和螺栓。

图5:电气连接图
100025

注:快捷接口功能实际信号端子

XG3051差压液位置法国零件选型代码
1 液封组件
LT 水平法兰,无毛细管,⊕侧
2 范围
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH2O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH2O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH2O) / (0–20 ~ 400mbar)
5 0–2.5kPa ~ 250kPa (0–0.25 ~ 25 mH2O) / (0–25 ~ 2500mbar)
6 0–30kPa ~ 3MPa (0–2 ~ 200 mH2O) / (0–0.3 ~ 30bar)
7 0–140kPa ~ 14MPa (0–3 ~ 300 mH2O) / (0–1.4 ~ 140bar)
3 过程连接 公称直径 密封类型 密封面材料
A DN50 DIN 2501 DIN2501 E型DN2526 316L不锈钢
B DN50 DIN 2501 DIN2502 E型DN2526 哈氏合金C
C DN50 DIN 2501 DIN2503 E型DN2526 钽
H DN80 DIN 2501 DIN2504 E型DN2526 316L不锈钢
I DN80 DIN 2501 DIN2505 E型DN2526 哈氏合金C
G DN80 DIN 2501 DIN2506 E型DN2526 钽
D DN2" ANSI B 16.5 ANSI B 16.5 RF 类型 ANSI B 16.5 316L不锈钢
E DN2" ANSI B 16.5 ANSI B 16.6 RF 类型 ANSI B 16.5 哈氏合金C
F DN2" ANSI B 16.5 ANSI B 16.7 RF 类型 ANSI B 16.5 钽
K DN3" ANSI B 16.5 ANSI B 16.8 RF 类型 ANSI B 16.5 316L不锈钢
L DN3" ANSI B 16.5 ANSI B 16.9 RF 类型 ANSI B 16.5 哈氏合金C
M DN3" ANSI B 16.5 ANSI B 16.10 RF 类型 ANSI B 16.5 钽
N DN4" ANSI B 16.5 美国国家标准协会 B 16.11 RF 类型 ANSI B 16.5 316L不锈钢
O DN4" ANSI B 16.5 ANSI B 16.12 RF 类型 ANSI B 16.5 哈氏合金C
P DN4" ANSI B 16.5 美国国家标准协会 B 16.13 RF 类型 ANSI B 16.5 钽
Z 特殊定制
4 额定压力/压力等级 法兰压力标准
1 公称压力1MPa/4MPa DIN 2501
2 公称压力6.4MPa DIN 2501
3 公称压力10MPa DIN 2501
6 150磅/平方英寸 ANSI B 16.5
7 300磅/平方英寸 ANSI B 16.5
8 600psi ANSI B 16.5(不包括DN4" ANSI B 16.5)
5 连接类型
F 巾型
H 插入式,316L不锈钢 插入长度50mm
I 插入式,316L不锈钢 插入长度100mm
G 插入式,316L不锈钢 插入长度150mm
L 刀片类型,哈氏合金C 插入长度50mm
M 刀片类型,哈氏合金C 插入长度100mm
N 刀片类型,哈氏合金C 插入长度150mm
Z 特殊定制
6 充液 温度范围
W 低温硅油 −65~145℃
S 常温硅油 −30~200℃
H 高温硅油 −10~350℃
U 超高温硅油 0~415℃
V 植物油 0~250℃
F 甲醛油 −30~260℃
7 接液法兰所在面配置
N 无
1 316L FEP(氟化丙烯)涂层,温度≤180℃
2 316L PFA(全氟烷氧基)涂层,温度≤260°C
3 内部层压PTFE薄膜(聚四氟乙烯薄膜)[2],温度≤200°C(不一致用于插入式)
4 316L FEP(氟化丙烯)涂层,温度≤180℃ (Insert type only)
5 316L PFA(全氟烷氧基)涂层,温度≤260°C(仅限插入式)
6 镀金316L
7 镀红宝石 316L
8 反真空处理
