XG3051DP差压远程协议

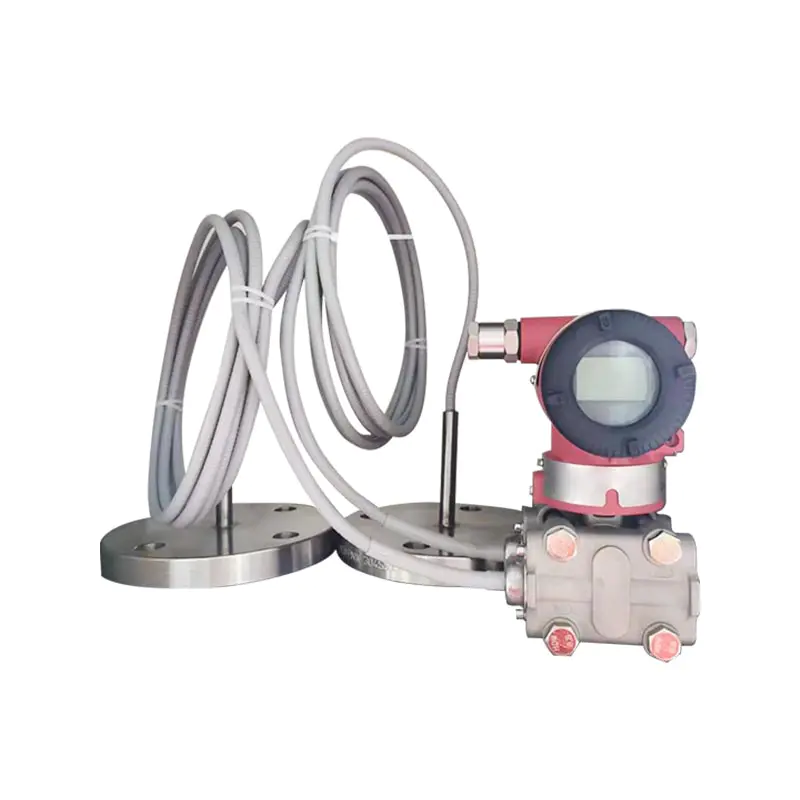

产品介绍:
XG3051DP智能远传差压论文,双法兰毛细管远传结构,测量介质差压,可实现液位、流量、密度、差压测量;将被测介质与传感器本体隔离,适应高粘度、易结晶、易凝固、高温、强稠化介质,防止测量膜盒堵塞和腐蚀。
两线制4-20mA HART协议输出,支持现场配置HART控制器和表头按钮,量程迁移,可调,精度高,长期稳定性好;任选配带防爆保护的液晶显示屏。膜片采用316L、哈氏合金、钽等材料制成,可连接PLC/DCS系统,常用于测量密闭罐、反应容器、节流装置的液位和流量。

适用行业:
石化行业:反应釜、储罐液位、流量检测
煤化工:各种工艺罐、塔内液位压差监测
电力:锅炉、热力系统差压、液位测量
冶金:冶炼工艺罐和密封容器的测试
制药:密闭反应罐、发酵罐液位测量
食品和饮料:粘性托盘、密封罐内的液位
水处理:化工废水池、密闭容器液位
造纸:纸浆和粘性介质罐中的液位压差

FAQ Process Connection Instructions Input Output Response Time General Conditions Electrical Connections Model and Specification Code Table Dimensions

Q1:XG3051DP双法兰远传协议的主要用途是什么?
A:主要用于测量差压;常用于测量密闭罐中的液位、流量和介质密度。双法兰毛细管隔离结构,适用于高粘度、易熔体、强腐蚀、高温介质,避免介质凝固和传感器本体腐蚀,输出4-20mA HART,与DCS/PLC系统接口。
Q2:双法兰安装后调零不准、数值严重的原因有哪些?
答:最后可能是由环境温度变化、毛细管压缩、膜结结和结晶以及不正确的迁移参数设置引起的。安装后必须进行现场零点迁移避免毛细血管的挤压和小半径弯曲;当工作温度变化增大时,适当增加仪表幅度。
Q3:法兰片材质如何选择?
答:正常工况采用316L不锈钢;腐蚀介质可选用哈氏合金、钽膜等。订购时请提供介质名称、温度、压力,以便于与毛细管填充液的匹配。
Q4:安装毛细管有哪些禁忌?
A:不允许切割或硬弯曲毛细管;最小弯曲半径>50mm,不能挤压、碰撞。毛细管内部充满密封液。一旦损坏、损坏,仪器将直接失效,且无法现场修复。

无转发法兰单边转发的过程连接说明

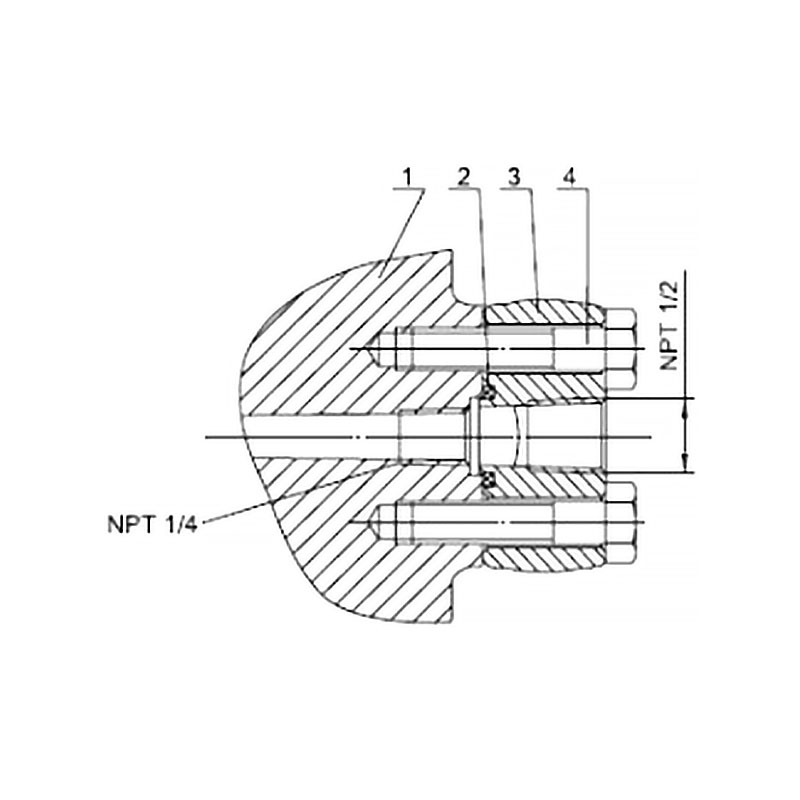

1/2-NPT 不锈钢台面(代码 1) 100016 1.压力室法兰
2.O型圈密封
3. NPT 1/2 椭圆形法兰连接
4. 螺栓

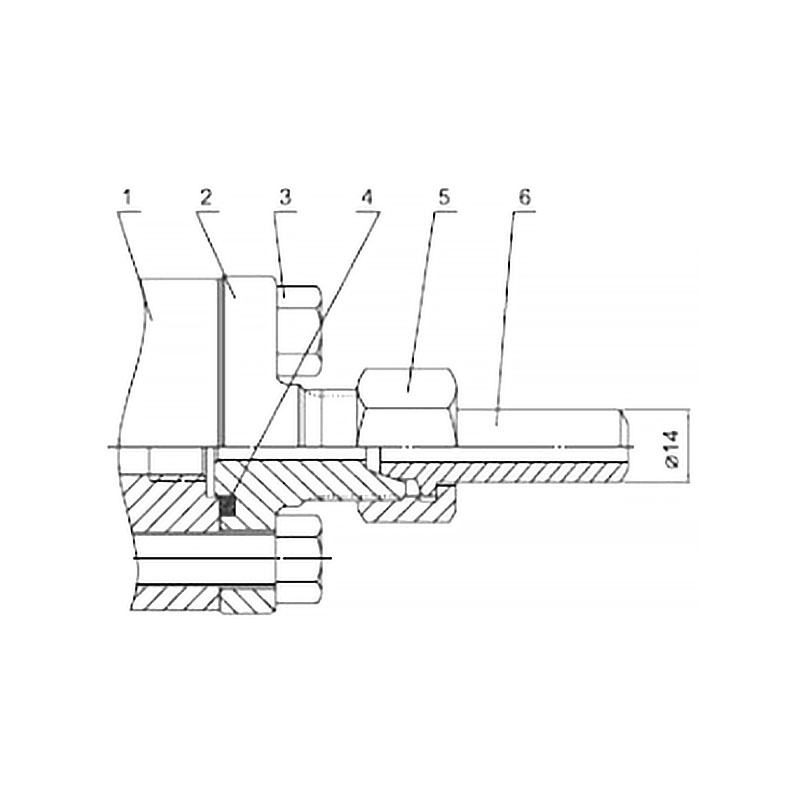

M20x1.5不锈钢T型连接器(代码2) 100007 1.压力室法兰
2. M20×1.5 T型外螺纹接头
3.螺栓
4.O型圈
5、M20×1.5螺栓
6.压力导入管

测量参数:压差、液位

测量范围
下限 从-100% URL(连续可调)
上限 多达100% URL(连续可调)
表 1 — 范围代码和范围之间的关系
范围代码 最小范围 最大范围 额定压力(最大)
B 1kPa 6kPa 远程法兰额定压力
C 4kPa 40kPa 远程法兰额定压力
D 25kPa 250kPa 远程法兰额定压力
E 200kPa 2兆帕 远程法兰额定压力
表2 远程密封法兰与最小范围
水平法兰型 公称直径 最小范围
单远程密封 双远程密封
巾型 通径 50 / 2" 10kPa 10kPa
巾型 通径 80 / 3" 6kPa 1kPa
巾型 通径4英寸 6kPa 1kPa
插入式 通径 50 / 2" 16kPa 16kPa
插入式 通径 80 / 2" 6kPa 1kPa
插入式 通径4英寸 6kPa 1kPa

远传发射器的最小量程应为表1和表2中最小量程中的增大值。
调节范围不得小于最小范围。远传协议的最大量程应为协议本体的最大量程与液位法兰额定压力之间的较小值。

输出信号
2线、4–20 mA DC HART输出、数字通信;HART协议叠加在4–20 mA DC信号上。
输出信号限制:Imin = 3.9 mA,Imax = 20.5 mA

报警电流(可配置模式)
低警报模式(最低) 3.7毫安
高报警模式(最大) 21毫安
无报警模式(保持) 保持故障前的有效电流值
报警电流标准设置 高报警模式


控制器组件的电流分布为0.1s;传感器和远程密封法兰的时间范围为0.2~6s,具体取决于传感器量程、量程比、毛细管长度和填充流体的粘度。
附加可调时间常数范围为0.1 ~ 60 s.

发射机本体最佳可固定在任意位置。安装条件是保持过程法兰轴垂直。位置偏差将导致可校正的零移。电子外壳最多可旋转360°,固定螺钉可将其固定在任意角度位置。
远程密封法兰连接到符合ANSI/DIN标准的配合法兰。配合法兰应采用软垫片和安装螺栓、螺栓(螺栓、螺栓供用户选配)。
对于双远传密封法兰,毛细管组件和远传密封法兰应注意安装在环境温度相同的环境中。
毛细管的最小弯曲半径为75mm。严禁卷绕!

环境条件

环境温度
最低 附属充液
最大 85℃
带 LCD 和 FKM 密封 -20~65℃
储存/运输温度
最低 附属充液
最大 85℃
相对湿度 0~100%
抗冲击性
加速 50克
持续时间 11毫秒
抗振性 2克高达500赫兹
兼容性(EMC) 请参见下一页的表 4“EMC 附录”

工艺介质极限温度极限
介质温度:-30~400℃

表3 充液、工作温度与最小工作压力的关系
充液 硅油(S) 高温硅油(H) 超高温硅油(U) 植物油(五)
密度@25℃ 960公斤/立方米 980公斤/立方米 1020公斤/立方米 937公斤/立方米
工作温度范围 -30~200℃ -10~350℃ -10~400℃ 0~250℃
温度 工作压力范围(kPa绝对压力)
20℃ >10 >10 >10 >25
100℃ >25 >25 >25 >50
150℃ >50 >50 >50 >75
200℃ >75 >75 >75 >100
250℃ >100 >100 >100
350℃ >100 >100
400℃ >100

注:凡超出上述温度、压力范围的数值应特别注意;这些可以通过
特殊设计。

项目 描述
本体压力限制 从3.5 kPa绝对压力到额定压力。保护压力可大于额定压力的1.5倍,同时施加于股市地下水位。
远程法兰额定压力 ANSI标准:150psi~600psi
DIN标准:PN 1.6MPa~PN 10MPa
单向过载限制 低压侧为本体额定压力;高压侧为远程法兰的额定压力。可能会发生可计算的零基础。
重量 单面遥控:
DN 50/2":约7 ~ 10 kg
DN 80/3":约。8~11公斤
DN 4":约9 ~ 12 kg
迪拜照明:
DN 50/2":约。10~16.5公斤
DN 80/3":约12 ~ 18 kg
DN 4":约。14~21公斤
防爆性能 NEPSI隔爆证书:Ex dⅡC T6
NEPSI本质安全证书:Ex iaⅡC T4
允许工作温度 -40℃~65℃

功率和负载条件
电源电压为24V
R≤(Us-12V)/Imax kQ 2
其中Imax=23mA
最大供电电压:42VDC
最低供电电压:12VDC、15VDC(充电液晶显示)
数字通讯负载范围:250~600Q

项目 描述
材质
测量囊 不锈钢316L
存在 不锈钢316L、哈氏合金C、钽
过程法兰 不锈钢304
充液 硅油、高温硅油、超高温硅油、植物油
密封圈 NBR(丁橡胶)、FKM(氟橡胶)、PTFE(聚四氟乙烯)
发射机外壳 工件,表面喷涂
外壳鞋垫 NBR(丁腈橡胶)
铭牌 不锈钢304
电气连接 M20×1.5电缆接头;适用于0.5 ~ 2.5 mm²导线的端子
过程连接 低压侧有 NPT 1/4 和 UNF 7/16" 内螺纹。高压侧的液位法兰符合 ANSI 或 DIN 标准。可直接安装;请参见第 42 页第 7 部分。
外壳防护等级 IP67级

表4 电磁兼容性
不。 项目测试 基本标准 测试条件 性能水平
1 辐射干扰(外壳) GB/T 9254-2008 表5 30MHz~1000MHz 通行证
2 出席(东京电源端口) GB/T 9254-2008 表1 0.15MHz~30MHz 通行证
3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV(接触式) B
8kV(空气)
4 RF电磁场抗扰度 GB/T 17626.3-2006 10V/米(80MHz~1GHz) A
5 工频磁场抗扰度 GB/T 17626.8-2006 30安/米 A
6 电快速瞬变/突发抗扰度 GB/T 17626.4-2008 2kV(5/50ns,5kHz) B
7 浪涌抗扰度 GB/T 17626.5-2008 1kV(线对线) B
2kV(线对地)(1.2us/50us)
8 RF场引起的抗议骚扰抗扰度 GB/T 17626.6-2008 3V(150kHz~80MHz) A

注:(1)A性能等级描述:测试期间,性能在技术规范限制内正常。
(2)B性能等级描述:测试过程中,功能或性能暂时下降或消失,但能恢复;实际操作条件、自行和数据保持不变。

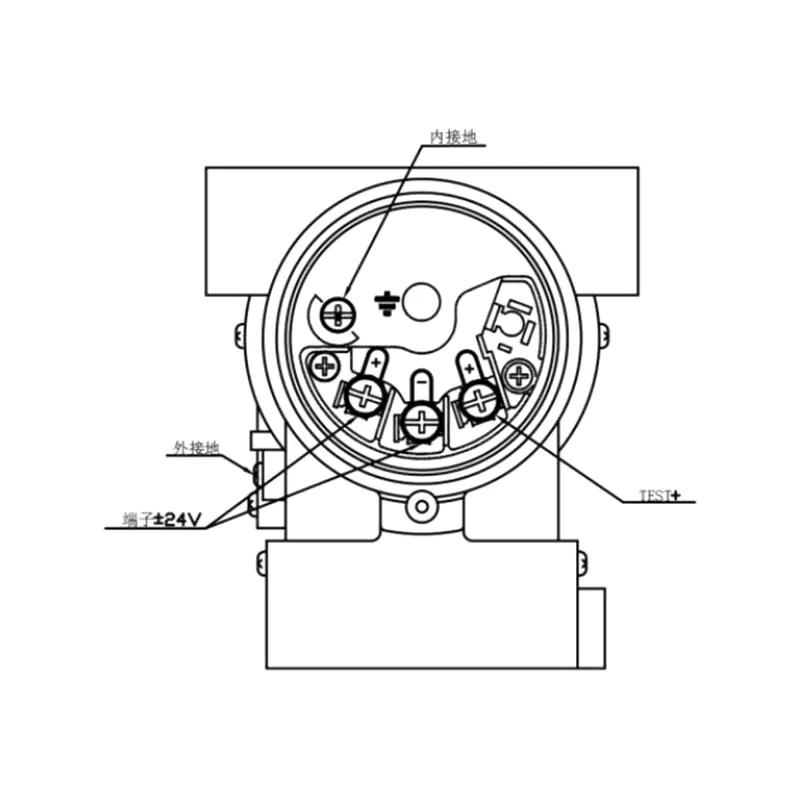

图5:电气连接图
100025

注:快捷接口功能真实信号端子

1 基本型差压远传远传密封组件的选择
10 基本型差压远程密封组件
XH—— 带毛细管,脊柱 ( ) 侧边
XL– 带毛细管,承受 (-) 侧
20 过程连接公称直径 密封面类型 密封面材料
A DN50 DIN 2501 E型DN2526 不锈钢316L
B DN50 DIN 2501 E型DN2526 哈氏合金C
C DN50 DIN 2501 E型DN2526 钽
H DN80 DIN 2501 E型DN2526 不锈钢316L
I DN80 DIN 2501 E型DN2526 哈氏合金C
G DN80 DIN 2501 E型DN2526 钽
D DN2" ANSI B 16.5 RF 类型 ANSI B 16.5 不锈钢316L
E DN2" ANSI B 16.5 RF 类型 ANSI B 16.5 哈氏合金C
F DN2" ANSI B 16.5 RF 类型 ANSI B 16.5 钽
K DN3" ANSI B 16.5 RF 类型 ANSI B 16.5 不锈钢316L
L DN3" ANSI B 16.5 RF 类型 ANSI B 16.5 哈氏合金C
M DN3" ANSI B 16.5 RF 类型 ANSI B 16.5 钽
N DN4" ANSI B 16.5 RF 类型 ANSI B 16.5 不锈钢316L
O DN4" ANSI B 16.5 RF 类型 ANSI B 16.5 哈氏合金C
P DN4" ANSI B 16.5 RF 类型 ANSI B 16.5 钽
Q DN100 DIN 2501 E型DN2526 不锈钢316L
S DN100 DIN 2501 E型DN2526 哈氏合金C
T DN100 DIN 2501 E型DN2526 钽
30 额定压力 压力等级 法兰压力标准
1 PN1MPa/4MPa DIN 2501 DIN 2501
2 PN6.4MPa DIN 2501 DIN 2501
3 PN10MPa DIN 2501 DIN 2501
6 150磅/平方英寸 ANSI B 16.5 ANSI B 16.5
7 300磅/平方英寸 ANSI B 16.5 ANSI B 16.5
8 600psi ANSI B 16.5 ANSI B 16.5(DN4" ANSI B16.5)
40 连接类型
F 巾型
H 插入式,不锈钢316L,插入长度50mm
I 插入式,不锈钢316L,插入长度100mm
G 插入式,不锈钢316L,插入长度150mm
L 插入式,哈氏合金C,插入长度50mm
M 插入类型,哈氏合金C,插入长度100mm
N 插入式,哈氏合金C,插入长度150mm
50 充液 工作温度范围
S 硅油 -30~200℃
H 高温硅油 -10~350℃
U 超高温硅油 -10~400℃
V 植物油 0~250℃
F 甲醛油 -30~260℃
L 超低温充液 -100~100℃
F 超高温补液 10~600℃
60 毛细管长度
1 1米
2 2米
3 3米
4 4米
5 5米
6 6米
7 7米
8 8米
9 9米
10 10米
11 11米
12 12米
… …
70 毛细管部分特征
N 无
P 带PVC保护层的毛细管
80 湿式过程法兰的膜片面形式
N 无
1 316L涂FEP(温度≤180℃)
2 316L涂PFA(温度≤260℃)
3 膜片粘贴聚四氟乙烯膜(温度≤200℃)
4 316L涂FEP(温度≤180℃)(仅限插入式)
5 316L涂PFA(温度≤260℃)(仅限插入式)
6 防真空处理

2 螺纹安装方式差压远传密封组件的选择
10 螺纹安装式差压远程密封组件
TH– 带毛细管,脊柱 ( ) 侧边
TL– 带毛细管,承受 (-) 侧
20 密封面材料
U 不锈钢316L
V 哈氏合金C
W 钽
30 冲洗连接
1 无
0 可用
40 充液 工作温度范围
S 硅油 -30~200℃
H 高温硅油 -10~350℃
U 超高温硅油 -10~400℃
V 植物油 0~250℃
F 甲醛油 -30~260℃
L 超低温充液 -100~100℃
F 超高温补液 10~600℃
50 毛细管长度
1 1米
2 2米
3 3米
4 4米
5 5米
6 6米
7 7米
8 8米
9 9米
10 10米
11 11米
12 12米
… …
60 毛细管部分特征
N 无
P 带PVC保护层的毛细管
70 湿膜片外壳形式
N 无
P 防真空处理

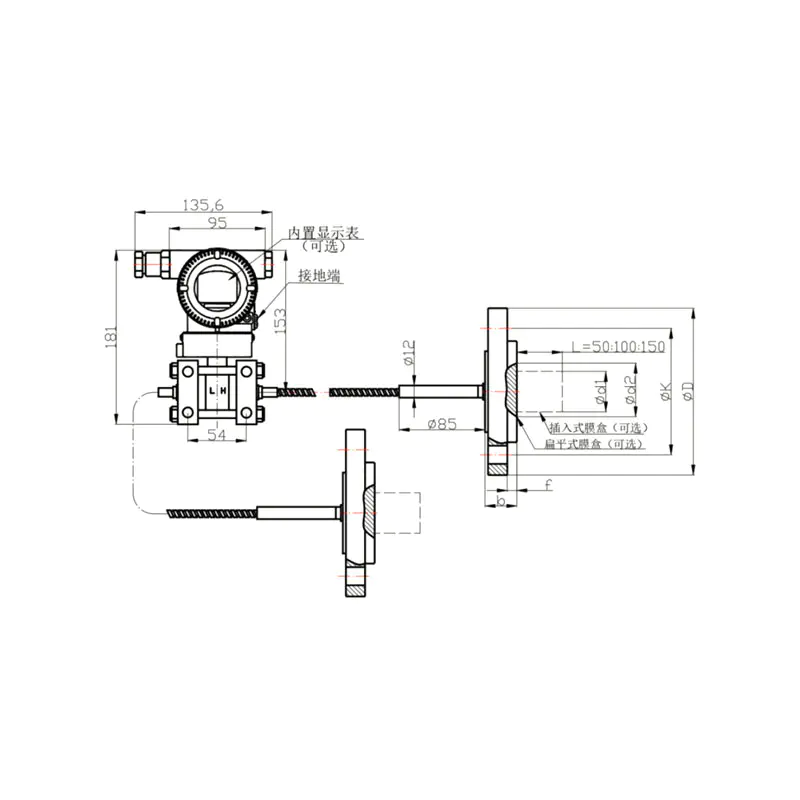

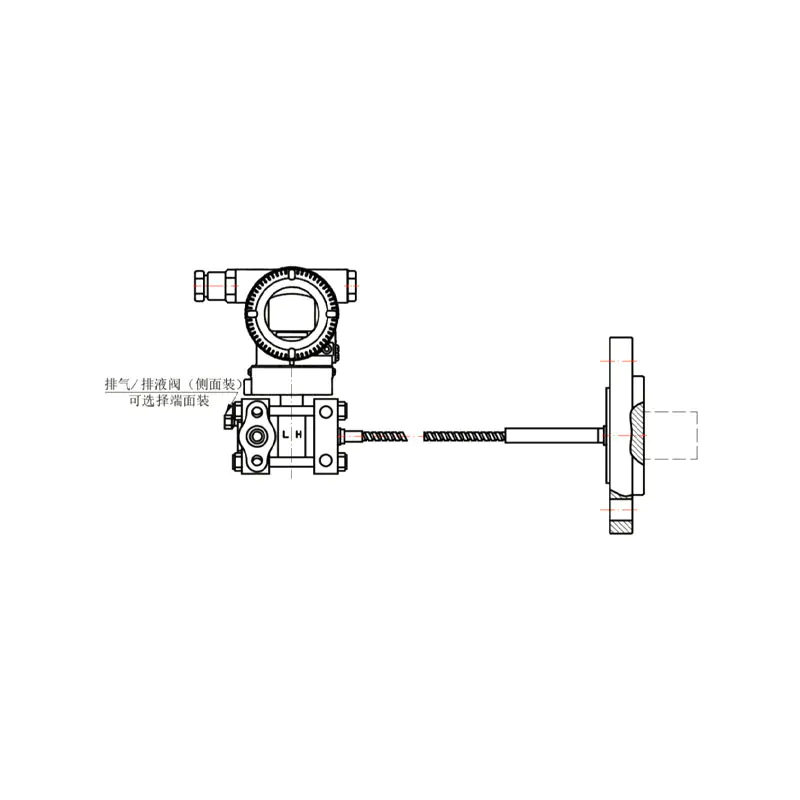

图1:基本型双面压差远传密封装配图 图2:基本型单侧压差远传密封装配图
100061 100052

注意:
(1) 单侧基本型差压远传密封组件可安装在本体本体的高压侧或低压侧。
(2)单面或双面基本型差压远传密封组件的本体本体安装方法与XG3051DP系列差压变送器相同。

表5 分体法兰结构尺寸表
公称直径 额定压力 ΦD ΦK Φd1 Φd2 Φd3 t b 所需螺栓
刀片类型 巾型 数量 线程
DN 50(密封面 DIN 2526 E 型)(法兰 DIN 2501) PN1.6/4MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6.4MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN 80(密封面 DIN 2526 E 型)(法兰 DIN 2501) PN1.6/4MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6.4MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN 2"(ANSI B 16.5 RF型) 150磅/平方英寸 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300磅/平方英寸 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN 3"(ANSI B 16.5 RF型) 150磅/平方英寸 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300磅/平方英寸 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN 4"(ANSI B 16.5 RF型) 150磅/平方英寸 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300磅/平方英寸 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

注意:用户可以选择装备aatonbosannut。

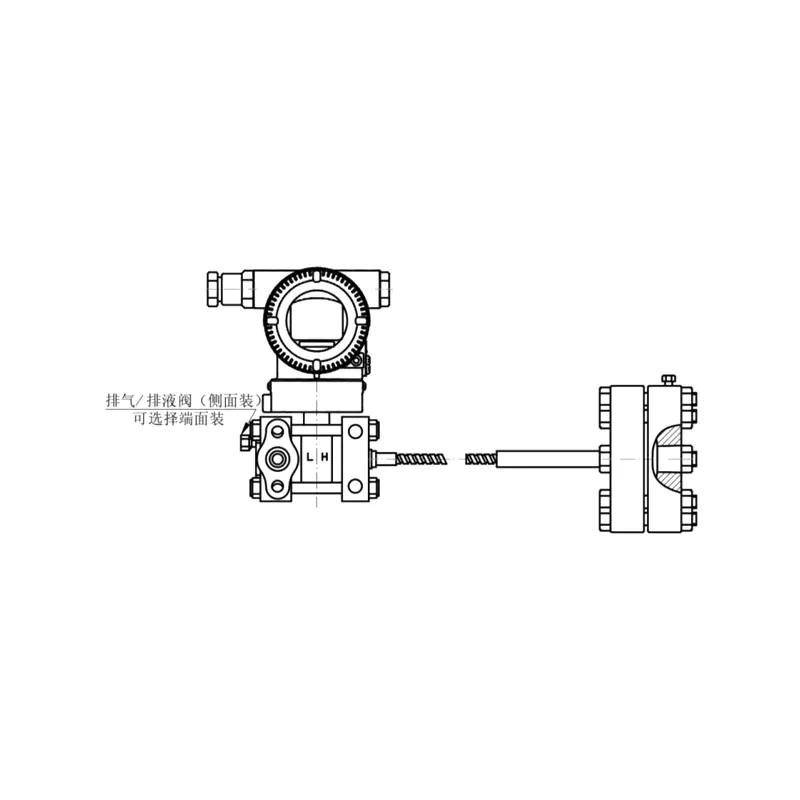

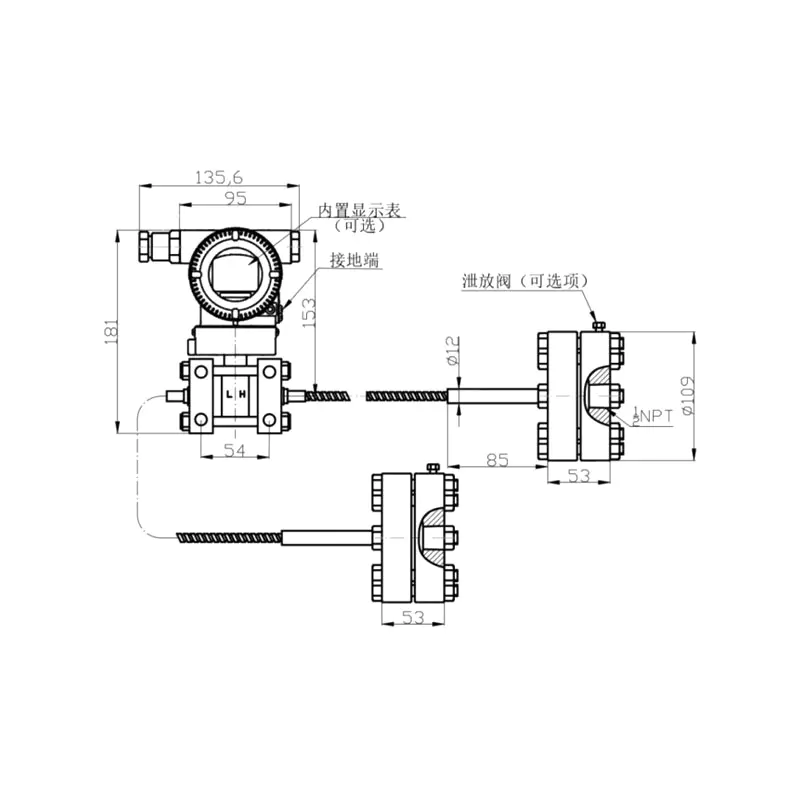

图3 图4 单侧螺纹安装差压远程密封组件
100043 100034

注意:
(1)单侧螺纹安装方式差压远传密封组件可安装在本体本体的高压侧或低压侧。
(2)单面和螺纹螺纹安装方式差压远传组件密封的原型本体方法与XG3051DP系列差压相同原型安装。
