XG3051T差压/绝压远程产品
首页 / 产品 / 压力仪表 / 压力变送器 / XG3051T差压/绝压远程产品
  • XG3051T差压/绝压远程产品
  • XG3051T差压/绝压远程产品

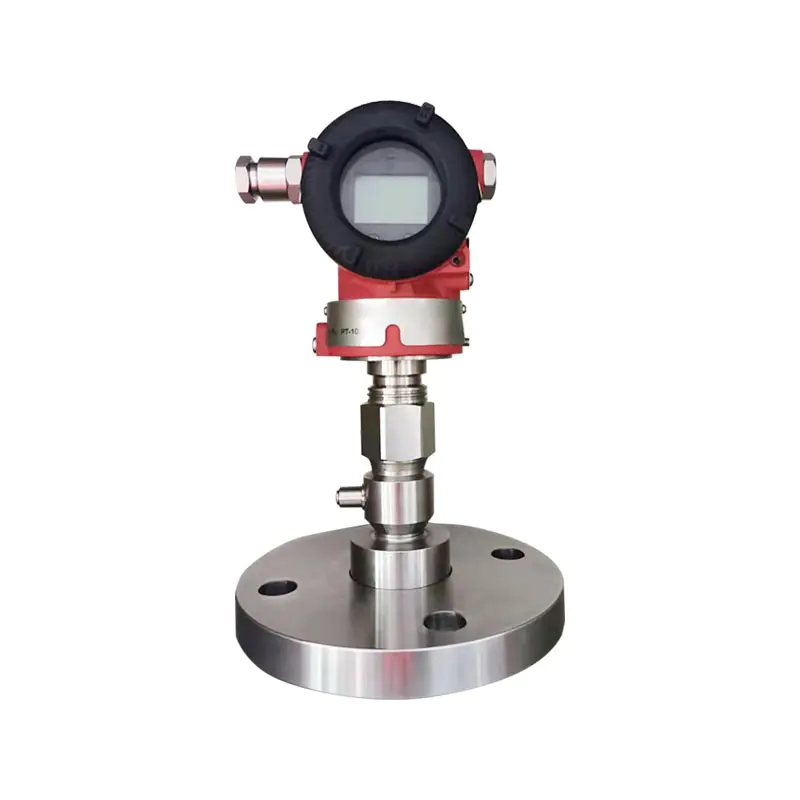

XG3051T差压/绝压远程产品

产品介绍：
XG3051T智能远传压力手册支持测量表压和绝压。采用远传毛细管膜隔离结构，将被测介质与本体本体隔离。可应对高粘度、易结晶、易凝固、强腐蚀、高温介质工况，防止介质凝固和传感器腐蚀。
输入4-20mA HART协议数字信号，精度高，长期稳定性好，支持现场布置，可选配现场液晶显示屏，具有防爆保护，可定制材质，实现压力信号远距离传输。

适用行业：
1、石化行业：反应集装箱、储罐压力测量
2、电力：锅炉、热力管网压力监测
3、冶金：冶炼过程中的压力检测
4、水处理：污水及化学水处理池压力
5.制药：制药工艺罐的压力控制
6、食品饮料：粘性物料的压力测量
7、煤化工：各种工艺设备的压力检测
8.造纸：纸浆介质的压力收集

联系我们
上一个:XG3051DP差压远程协议下一个:暂无内容
FAQ Input Output Response Time General Conditions Electrical Connections Model and Specification Code Table Dimensions
Q1：XG3051T远传发射机适合什么工作条件？
A：适用于高粘度、易结晶、易凝固、强腐蚀、高温介质。通过远传膜和毛细管隔离，防止介质直接进入本体本体，防止传感器凝固和腐蚀。支持表压和绝压两种测量模式。

Q2：加压和绝压如何选择？
A：选择表压来测量相对大气压力。测量真空和负压时，应选择绝对压力作为工况参考，不能混用；否则，将出现明显的测量任务。

Q3：输出信号是什么？我可以连接到HART手持设备吗？
答：修改标准4-20mA模拟量输出，结合HART数字协议，支持HART控制器现场、量程、零点布置，可连接DCS、PLC系统。

Q4：远传膜材质如何选择？
答：常规316L不锈钢；对于强腐蚀介质，可选用哈氏合金和钽膜，订货时可提供介质的成分和温度。

测量参数：压力、放热压力、液位。
测量范围
表压远程语法 下限：从-100%URL开始（连续可调）
上限：最高100%URL（连续可调）
绝对压力远程协议 下限：从0~100%URL开始（连续可调）
上限：最高100%URL（连续可调）

测量范围

表 1 — 范围代码和范围之间的关系
范围代码 最小范围 最大范围 额定压力（最大）
C 6kPa 40kPa 液位法兰额定压力
D 25kPa 250kPa
F 30kPa 3兆帕
G 1兆帕 10兆帕
H 2.1兆帕 21兆帕
I 4兆帕 40兆帕
L 6kPa 绝对压力 40kPa 绝对压力
M 25kPa 绝对压力 250kPa 绝对压力
O 30kPa 绝对压力 3兆帕腹肌
表 2 — 远程法兰和最小范围比较表
法兰型 公称直径 最小/最大范围 最大毛细管长度
巾型 通径25/1" 160kPa/25MPa 10m
通径50/2" 10kPa/10MPa 12m
通径80/3" 6kPa/10MPa 16m
通径4英寸 6kPa/3MPa 16m
插入式 通径50/2" 16kPa/10MPa 10m
通径80/2" 6kPa/10MPa 16m
通径4英寸 6kPa/3MPa 16m
螺纹安装分体式 外径109毫米 160kPa/25MPa 10m

表压/绝压远程表格的最小量程应为表1、表2规定的最小量程中的增大值。调整后的量程不应小于最小量程。
表压/绝压远传本体的最大量程应为本体本体最大量程与远传法兰额定压力之间的较小值。

输出信号
2线、4–20 mA DC HART输出、数字通信；HART协议叠加在4–20 mA DC信号上。
输出信号限制：Imin = 3.9 mA，Imax = 20.5 mA
报警电流（可配置模式）
低警报模式（最低） 3.7毫安
高报警模式（最大） 21毫安
无报警模式（保持） 保持故障前的有效电流值
报警电流标准设置 高报警模式


控制器组件的电流分布为0.1s；传感器和远程密封法兰的时间范围为0.2～6s，具体取决于传感器量程、量程比、毛细管长度和填充流体的粘度。
附加可调时间常数范围为0.1 ~ 60 s.

安装条件
不带毛细管的表压/绝压远程原创可直接通过远程法兰安装。位置偏差将导致可校正的零移。电子外壳最多可旋转360°，固定螺钉可将其固定在任何位置。

压/绝压远程法兰连接至符合ANSI/DIN标准的配合法兰。此类安装法兰应配备软垫片和安装螺栓、螺栓（螺栓、螺栓供用户选配）。

对于带毛细管的表压/绝压远传模型：如果远传密封组件安装在本体本体底部，则远传密封组件与本体本体之间的最大高度差应小于5 m。当工作压力低于100 kPa绝对压力时，表面本体安装在本体本体底部。

毛细管的最小弯曲半径为75mm。不允许卷绕！

环境条件

环境温度
最低 附属充液
最大 85℃
带 LCD 和 FKM 密封 -20～65℃
储存/运输温度
最低 附属充液
最大 85℃
相对湿度 0～100%
抗冲击性
加速 50克
持续时间 11毫秒
抗振性 2克高达500赫兹
兼容性（EMC） 请参见下一页的表 4“EMC 附录”

工艺介质极限温度极限
介质温度：-30~400℃

表3 充液、工作温度与最小工作压力的关系
充液 硅油(S) 高温硅油(H) 超高温硅油(U) 植物油（五）
密度@25℃ 960公斤/立方米 980公斤/立方米 1020公斤/立方米 937公斤/立方米
工作温度范围 -30～200℃ -10～350℃ -10～400℃ 0～250℃
温度 工作压力范围（kPa绝对压力）
20℃ >10 >10 >10 >25
100℃ >25 >25 >25 >50
150℃ >50 >50 >50 >75
200℃ >75 >75 >75 >100
250℃ >100 >100 >100
350℃ >100 >100
400℃ >100

注：凡超出上述温度、压力范围的数值应特别注意；这些可以通过
特殊设计。

项目 规格
本体压力限制 真空至最大压力
远程法兰额定压力 美标：150 psi ~ 600 psi
DIN：PN 1.6 MPa ~ PN 10 MPa
重量 DN 50/2"：约7 ~ 10 kg
DN 80/3"：约。8~11公斤
DN 4"：约9 ~ 12 kg
防爆性能 NEPSI隔爆型：Ex dⅡC T6
NEPSI本质安全：Ex iaⅡC T4
允许工作温度 -40℃～65℃

功率和负载条件
电源电压为24V
R≤(Us-12V)/Imax kQ 2
其中Imax=23mA
最大供电电压：42VDC
最低供电电压：12VDC、15VDC（充电液晶显示）
数字通讯负载范围：250~600Q

项目 规格
材质
测量囊 不锈钢316L
不适 不锈钢316L、哈氏合金C、钽
过程法兰 不锈钢304
充液 硅油、高温硅油、超高温硅油、植物油
发射机外壳 环氧树脂涂层铝合金
外壳鞋垫 丁腈橡胶 (NBR)
铭牌 不锈钢304
电气连接 M20×1.5电缆接头；适用于0.5 ~ 2.5 mm²导线的端子
过程连接 远程密封法兰符合 ANSI 或 DIN 标准。可直接安装；参考尺寸图
外壳防护等级 IP67级
表 4 EMC 附件
不。 项目测试 基本标准 测试条件 性能水平
1 辐射发射（外壳） GB/T 9254-2008 表5 30MHz～1000MHz 通行证
2 东京发射（直流电源端口） GB/T 9254-2008 表1 0.15MHz～30MHz 通行证
3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV（接触式）、8kV（空气式） B
4 RF电磁场辐射抗扰度 GB/T 17626.3-2006 10V/米（80MHz~1GHz） A
5 工频磁场抗扰度 GB/T 17626.8-2006 30安/米 A
6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV（5/50ns，5kHz） B
7 浪涌抗扰度 GB/T 17626.5-2008 1kV（线对线） B
2kV（线对地）（1.2us/50us）
8 射频场引起的干扰抗扰度 GB/T 17626.6-2008 3V（150KHz～80MHz） A

注意事项：
(1) 性能等级A：测试期间性能保持在技术规范的范围内。
(2) 性能等级B：测试过程中可能会出现功能/性能暂时下降或丢失，但装置可以自动恢复。实际运行状态和数据存储保持不变。

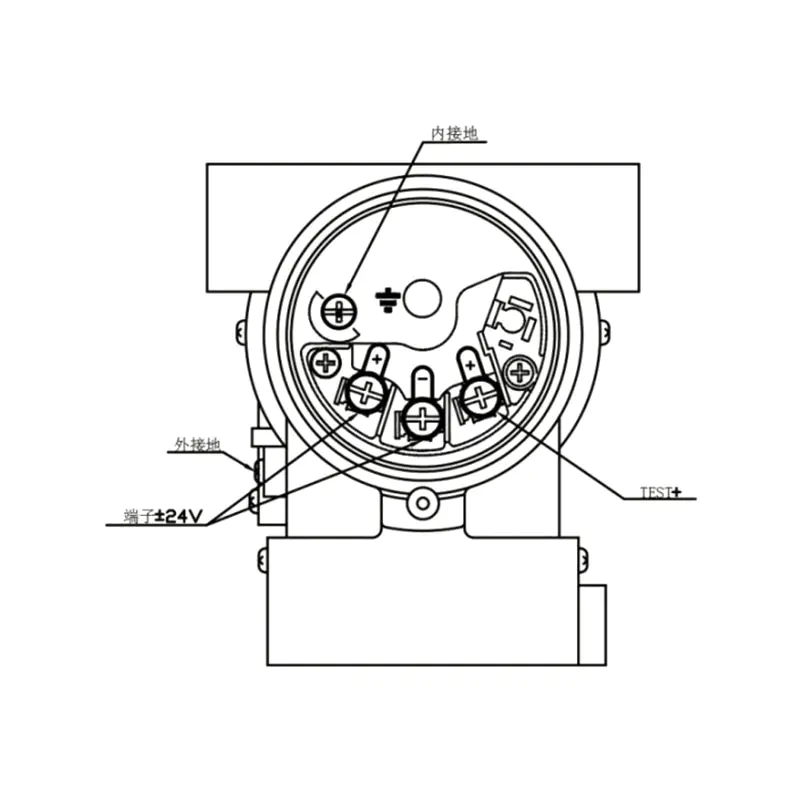

图6：电气连接图
100006

注：快捷接口功能实际信号端子

1 基本型表压/绝压远程语言-法兰选择
10 基本型表压/绝压远程密封组件
1 RN- 直接安装型，无毛细管
RS- 带毛细管
20 过程连接 公称直径 密封面类型 密封面材料
A DN50 DIN2501 E型DIN2526 不锈钢316L
B DN50 DIN2502 E型DIN2526 哈氏合金C
C DN50 DIN2503 E型DIN2526 钽
H DN80 DIN2504 E型DIN2526 不锈钢316L
I DN80 DIN2505 E型DIN2526 哈氏合金C
G DN80 DIN2506 E型DIN2526 钽
D 通径2" ANSI B 16.5 RF ANSI B16.5 不锈钢316L
E 通径2" ANSI B 16.5 RF ANSI B16.5 哈氏合金C
F 通径2" ANSI B 16.5 RF ANSI B16.5 钽
K 通径3" ANSI B 16.5 RF ANSI B16.5 不锈钢316L
L 通径3" ANSI B 16.5 RF ANSI B16.5 哈氏合金C
M 通径3" ANSI B 16.5 RF ANSI B16.5 钽
N 通径4" ANSI B 16.5 RF ANSI B16.5 不锈钢316L
O 通径4" ANSI B 16.5 RF ANSI B16.5 哈氏合金C
P 通径4" ANSI B 16.5 RF ANSI B16.5 钽
Q 通径100 DIN2501 E型DIN2526 不锈钢316L
S 通径100 DIN2501 E型DIN2526 哈氏合金C
T 通径100 DIN2501 E型DIN2526 钽
30 额定压力 法兰压力标准
1 公称压力1MPa/4MPa DIN2501
2 公称压力6.4MPa DIN2501
3 公称压力10MPa DIN2501
6 150 磅/平方英寸 ANSI B16.5
7 300 磅/平方英寸 ANSI B16.5
8 600 磅/平方英寸 ANSI B16.5
描述
40 F 平板型
H 插入式，不锈钢316L，插入长度50毫米
I 插入式，不锈钢316L，插入长度100毫米
G 插入式，不锈钢316L，插入长度150毫米
L 插入式，哈氏合金C，插入长度50 mm
M 插入式，哈氏合金C，插入长度100毫米
N 插入式，哈氏合金C，插入长度150毫米
Z 特殊（定制）
50 充液 工作温度范围
S 硅油 -30～200℃
H 高温硅油 -10～350℃
U 超高温硅油 -10～400℃
V 植物油 0～250℃
F 甲醛油 -30～260℃
L 超低温充液 -100～100℃
Z 超高温补液 10～600℃
60 毛细管长度
0 无毛细管，直接安装型
1 1米
2 2米
3 3米
4 4米
5 5米
6 6米
7 7米
8 8米
9 9米
10 10米
11 11米
12 12米
… …
70 毛细管部分特征
N 无
P 带PVC保护层的毛细管
80 湿式过程法兰的膜片面形式
N 无
1 316L涂FEP（氟化丙烯）（温度≤180℃）
2 316L涂PFA（全氟烷氧基）（温度≤260℃）
3 膜片上贴有PTFE 膜（仅限平面型）
4 316L涂FEP（温度≤180℃）（仅限插入式）
5 316L涂PFA（温度≤260℃）（仅限插入式）
6 防真空处理

2种带内部的压力/绝对压力远程密封组件选项 [6]
10 带内部的远程密封组件
RN- 直接安装型，无毛细管
RS- 带毛细管
20 过程连接 公称直径 密封面类型 密封面材料
U DN25 DIN 2501 D型DN2526 不锈钢316L 不锈钢316L
V DN25 DIN 2501 D型DN2526 哈氏合金C 哈氏合金C
W DN25 DIN 2501 D型DN2526 钽 钽
X DN1" ANSI B 16.5 RF 类型 ANSI B 16.5 不锈钢316L 不锈钢316L
Y DN1" ANSI B 16.5 RF 类型 ANSI B 16.5 哈氏合金C 哈氏合金C
Z DN1" ANSI B 16.5 RF 类型 ANSI B 16.5 钽 钽
30 额定压力 法兰标准 不锈钢316L
1 公称压力1MPa/4MPa DIN 2501
2 公称压力6.3MPa/10MPa DIN 2501
3 公称压力16MPa DIN 2501
4 公称压力25MPa DIN 2501
5 150 磅/平方英寸 ANSI B 16.5
6 300 磅/平方英寸 ANSI B 16.5
7 600 磅/平方英寸 ANSI B 16.5
8 1500 磅/平方英寸 ANSI B 16.5
40 充液 温度范围
S 硅油 -30～200℃
H 高温硅油 -10～350℃
V 植物油 0～250℃
F 甲醛油 -30～260℃
50 描述
1 1米
2 2米
3 3米
4 4米
5 5米
6 6米
… …
60 描述
N 无
P 带PVC保护层的毛细管
70 描述
N 无
3 膜片粘贴PTFE膜（温度≤200℃）
6 防真空处理
80 代码 描述
1 PTFE（聚四氟乙烯）
2 不锈钢316
3 哈氏合金C
4 钽

注6：为带内部常规的装置选择压力/真空远传密封件时，首先完成XG3051T表压/真空包装的选型，并从XG3051T选件表第40行中选择选项R。

3 螺纹安装表压/绝压远程密封组件选择 [10]
10 螺纹安装表压/绝压远程密封组件
RTW- 带毛细管
20 描述
U 不锈钢316L
V 哈氏合金C
W 钽
30 冲洗/通风孔
1 无
0 带孔
40 充液 温度范围
S 硅油 -30～200℃
H 高温硅油 -10～350℃
U 超高温硅油 -10～400℃
V 植物油 0～250℃
F 甲醛油 -30～260℃
L 超低温充液 -100～100℃
Z 超高温补液 10～600℃
50 描述
1 1米
2 2米
3 3米
4 4米
5 5米
6 6米
50 8 8米
… …
毛细管部分特征
60 N 无
P 带PVC保护层的毛细管
70 接液法兰膜片面形式
N 无
P 防真空处理

注10：选择螺纹安装式远传法兰密封装置时，首先完成XG3051T表压/绝压原型本体部分的选型，并在XG3051T选件表第40行中为远传选件选择R。

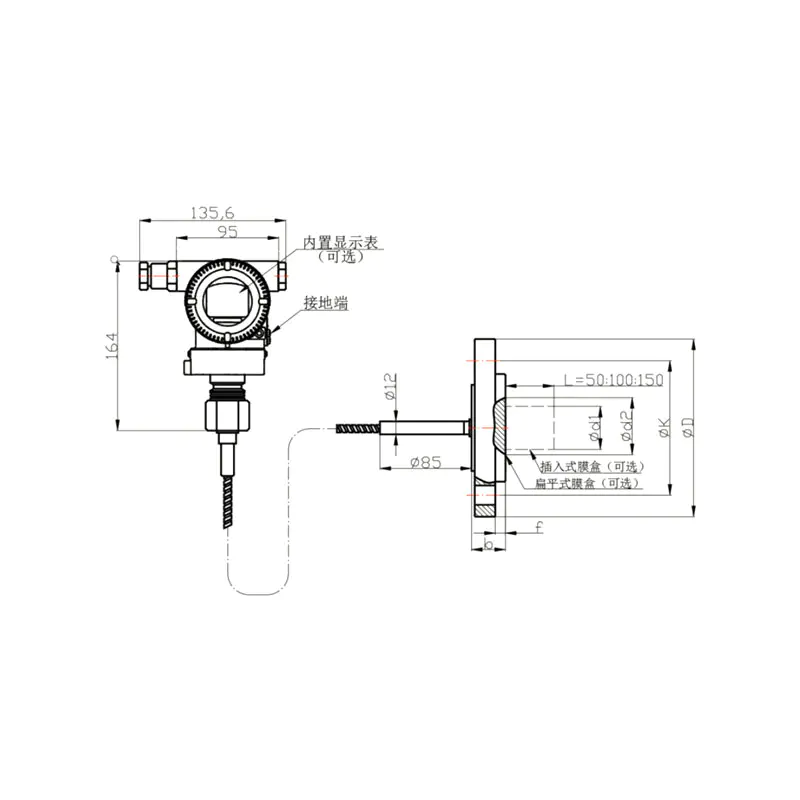

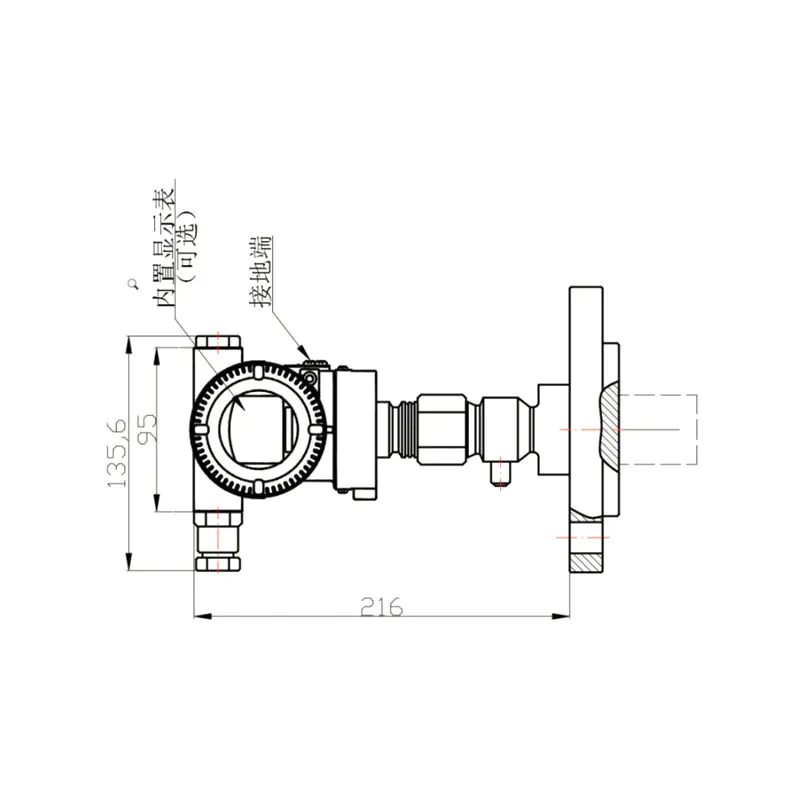

图1.基本型远程密封装置图（RS型） 图2. 基本型远传密封装置直接安装图（RN型）
100051-KqgD 100042-3GnN
公称直径 额定压力 ΦD ΦK Φd1（插入） Φd2（平） Φd3 t b 闪电（数量） 螺栓（螺纹）
DN50(密封面DIN 2526-E，法兰DIN 2501) PN1.6/4兆帕 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6.4兆帕 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10兆帕 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN80(密封面DIN 2526-E，法兰DIN 2501) PN1.6/4兆帕 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6.4兆帕 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10兆帕 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2"(ANSI B16.5 RF) 150 磅/平方英寸 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 磅/平方英寸 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 磅/平方英寸 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3"(ANSI B16.5 RF) 150 磅/平方英寸 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 磅/平方英寸 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 磅/平方英寸 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4"(ANSI B16.5 RF) 150 磅/平方英寸 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 磅/平方英寸 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

注：用户可以选择安装螺栓和螺栓。

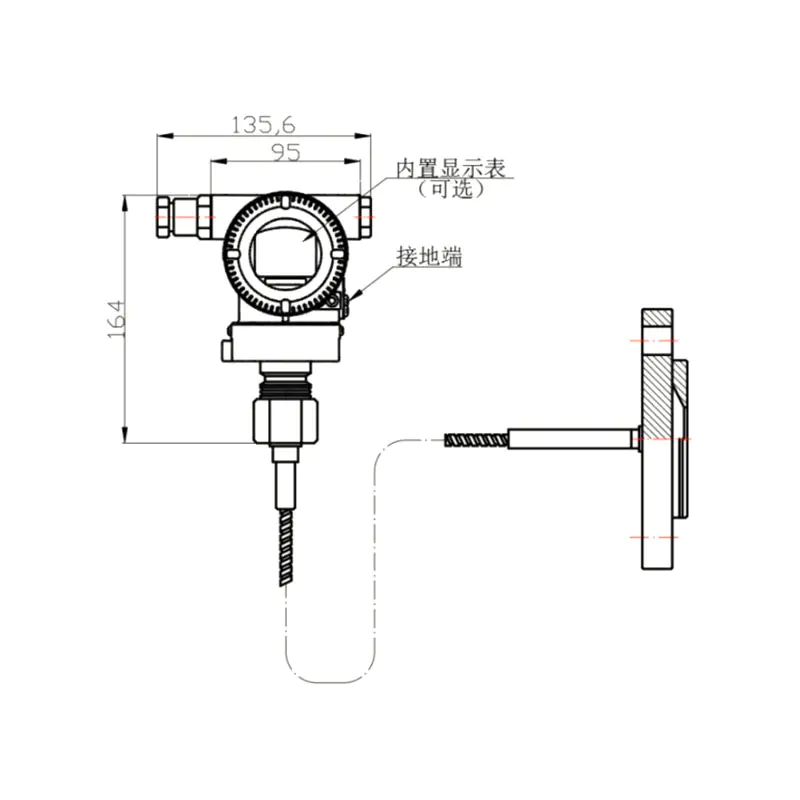

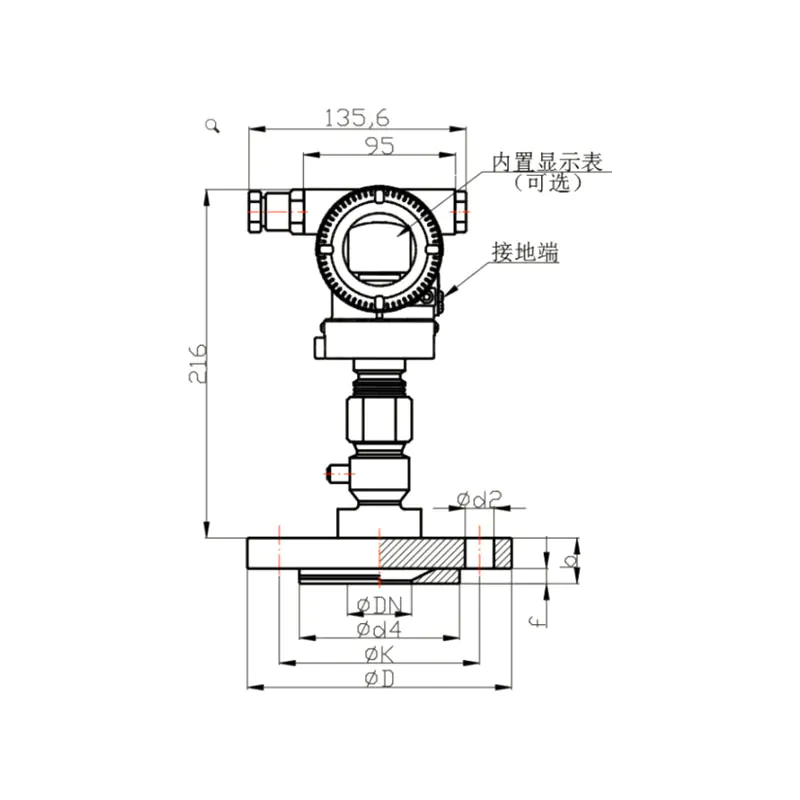

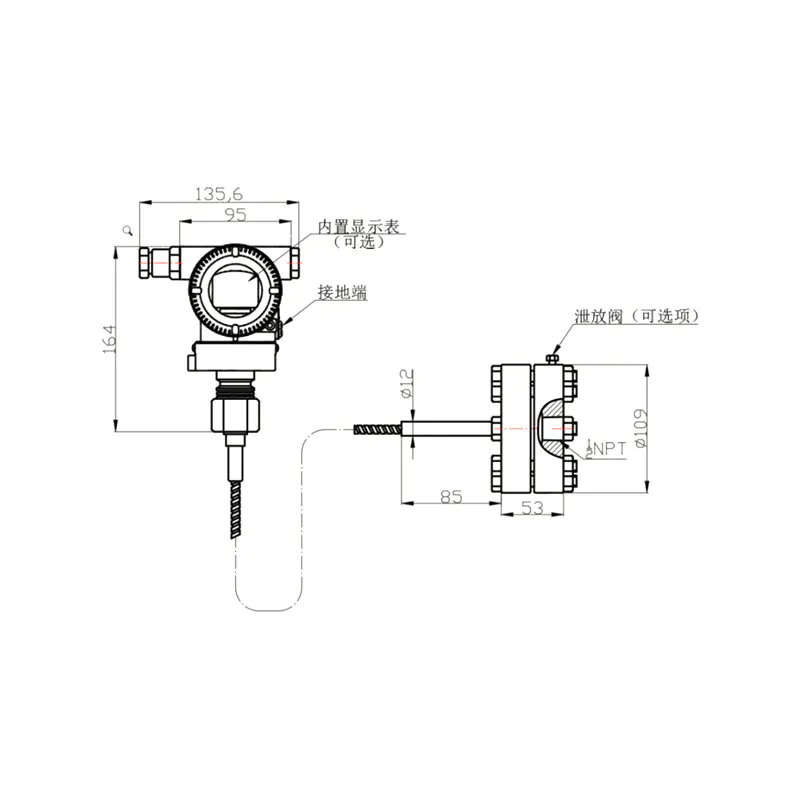

图3：带内部的远程密封装置（美观） 图4：内置遥控密封装置（UN型）直接安装示意图 图5：螺纹式安装遥控密封装置示意图（RTW型）
100033 100015 100024
表 6 用于 DIN 2501 连接的带内部的远程密封组件的结构尺寸
DN PN 尺寸，毫米 重量（公斤）
D K d4 b f H d2 G2
25 1兆帕/4兆帕 115 85 68 22 2 – 14 – 1.5
25 6.3MPa/10MPa 140 100 68 24 2 52 – 4×M16 3.2
16兆帕 140 100 68 24 2 52 – 4×M16 3.6
25兆帕 150 105 68 28 2 96 – 4×M20 4
表 7 用于 ANSI B 16.5 连接的带内部的远程密封组件的结构尺寸
DN 磅/平方英寸 尺寸，毫米 G2 北卡大学 重量（公斤）
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4
