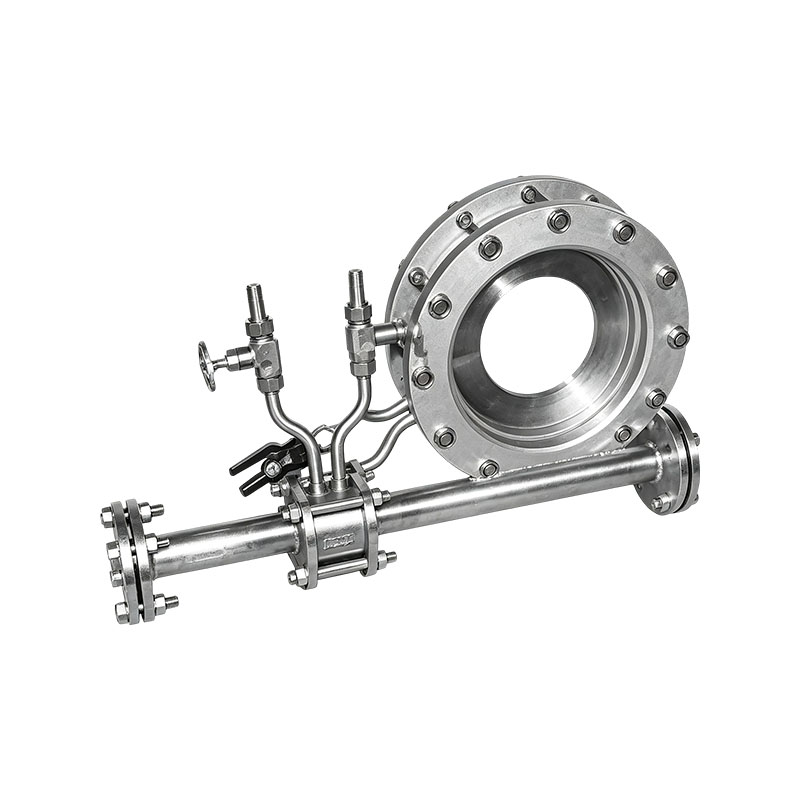

XG-LG系列流量测量节流装置

孔板流量计是差压流量计，代表了工业生产中历史最悠久的流量测量设备。它们类型多样、技术成熟、应用广泛。

产品特点：
1、结构简单、安装方便、运行可靠、成本低、有一定的精度
能满足工业生产的要求。
2、历史悠久，实验数据丰富可靠，设计加工规范
标准节流装置（孔板、喷嘴和文丘里管）的国际标准是
ISO 5167，并已多次修订。只要节流部件按标准设计加工，
需要实际流量校准来确定不确定度范围。
3、标准孔板适用直径50~3000mm，β为0.2~0.75。
4、标准喷嘴适用直径50~500mm，β为0.2~0.8。
5、长颈喷嘴适用直径50-630mm，β为0.2-0.8。
6、机械加工直径50-250mm、β值0.2-0.75的文丘里管。
7、粗焊铁板，文丘里管直径为200-1200毫米，β值为0.2-0.70。
8、毛坯文丘里管直径为100～800mm，β值为0.2～0.75。
9、文丘里喷嘴直径为65-500毫米，β值为0.316-0.775。
10、1/4圆孔板直径≤500mm，β为0.245~0.6。
11、锥形人口孔板直径≤500mm，β为0.1~0.316。
12、双孔板直径为40～100mm，β为0.2～0.75。
13、小孔板直径小于50mm，β为0.2~0.75。
14、隐藏式小孔板直径≤50mm，β为0.2~0.75。
15、高压透镜孔板直径≤250mm，β为0.2~0.75。
16、宽边孔板直径50～400mm，β0.2～0.75。 17、圆形冲孔板直径为50～2000mm，β值为0.1～0.8。
18、偏心孔板，直径100～1000mm，β0.46～0.84。
19、端孔板（喷嘴）直径为100-1000毫米，β为0.46-0.84。
20、上述节流装置的压力范围为0~42MPa，温度由材质决定。
21、暗装双文丘里管，圆形断面管道公称通径：DN=300mm~6000mm，矩形断面管道宽度×高度：WxH（mm）=300x300~6000x6000，以及公称通径DN相同而不同宽度、高度的其他几何面管道。公称压力：PN≤2.5MPa，由工作温度和材质确定；压差值：（0~100）kPa，重复测量误差（稳定性）：±10Pa。
22、机翼测风装置特别适合测量大口径气流，测量稳定、灵敏度高、压力损失抵消、精度高。
23、测风装置设计有反吹接口和排尘装置，有利于产品维护，增加产品产量
可靠性。
24、先进精密的加工和检测技术，大大提高了产品的精度和稳定性。
25、成熟的节流元件与先进的电子技术相结合，打造出具有现场流量显示和多种信号输出（4-20mA、脉冲、带HART协议）的智能一体化流量测量装置。
26、低功耗电路设计，降低能耗，提高系统稳定性和可靠性。集成系统有电池供电和外部24VDC选择，方便安装和使用。

主要卖点：
1、标准化成熟，无需实际流量标定：符合GB/T2624、ISO5167标准。标准节流元件按规格加工后可直接用于测量，支持贸易结算和测量溯源。
2、无运动部件，耐用稳定：纯机械节流元件，无旋转/传感元件，耐高温高压，长期运行可靠，使用寿命长，基本维护量低。
3、介质适应范围广：可测量气体、蒸汽、液体，支持单相流体，部分型号可适应含有少量杂质的脏介质。管径覆盖范围广泛。
4、综合成本低，选配灵活：结构简单，成本经济，可与任何品牌的差压变送器配套；可根据工况条件选择孔板、喷嘴、文丘里、V锥等多种类型。

应用行业：
1、电力行业：电厂锅炉蒸汽、一次/二次风、循环水、天然气能源计量及能耗核算。
2、石化行业：工艺原料液、高压工艺气体、蒸汽、炼油管道流量监测、物料配比、贸易交接测量。
3、冶金行业：高炉煤气、转炉烟气、冷却水、压缩空气的流量检测、炉况控制、能源统计。
4、供热/市政能源：热网蒸汽、热水、天然气管道计量、供热收费、管道流量平衡。
