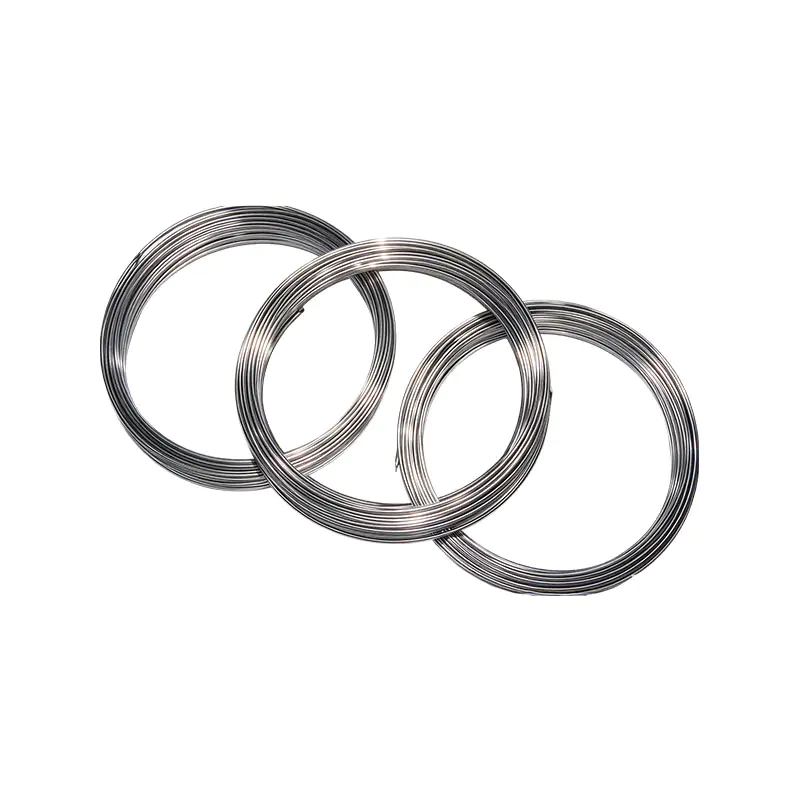

装铠热电偶电缆

铠装热电偶电缆，俗称铠装线，国际上称为无机绝缘热电偶电缆，是由不锈钢保护管、氧化镁绝缘粉、热电偶丝材料经模具组合压实而成的加固整体。耐压、抗震、桁架、小型化、热响应时间快等优点。是制造铠装热电偶的核心材料。

产品优势：
1、热响应灵敏，测温范围宽
热惯性小，感温速度快，可覆盖低温高范围，热电势稳定输出，可快速捕捉工况温度变化。
2.机械强度高，可弯曲，安装方便
金属装铠外壳耐振动、耐冲击，可弯曲，设备空间紧凑，适合复杂的现场布线安装。
3、防护密封性好，环保性能强
矿物绝缘结构致密，防潮、绝缘、抗氧化，绝缘性能可靠，可在短路、高温等等离子体工业环境下长期运行。

主要卖点：
1、测量温度范围宽、响应速度快
热惯性小，温度传感灵敏，可同时测量低温，热电势输出稳定，实时反馈现场温度变化。
2、灵活抗振，安装听力强
铠体可弯曲，耐冲击、振动，可轻松适应于狭小的设备空间和复杂的管道场所。
3.致密绝缘保护，耐用度高
矿物绝缘结构具有良好的密封性能、防潮性能、抗氧化性，能承受轴承的工业环境，降低故障发生率，延长使用寿命。

联系我们
上一个:暂无内容下一个:装铠热敏电阻电缆
FAQ Performance Specifications

Q1：铠装热电偶电缆的最小弧半径要求是多少？
答：一般的弧形半径不应小于铠装外径的5-7倍。热端头部尽量不要弧形，缺少内部断线，影响测温。

Q2：铠装热电偶可以直接测量高温介质吗？
答：测温取决于护套材质和热电偶系数，不同型号的耐温能力不同；在超高温条件下，需要验证规格和参数。超过范围会加速老化和损坏。

Q3：测温信号跳变、数值不准是什么原因？
答：常见原因有电磁干扰、接线接触不良、受潮造成绝缘层损坏等。干扰环境建议使用点火型，接地层单点接地，并检查接线端子的短路情况。

Q4：铠装热电偶电缆可以延长、裁切使用吗？
A：不建议直接直接连接、方便扩展。延长时应使用相同分度号的补偿线；混合普通线会产生额外的热能，从而导致严重的测量托盘。

1.1 产品名称、型号、标号、外管材质、工作温度见表1-1。

产品名称 型号 热电偶类型 外护套材质 外径（毫米） 最高工作温度(℃)
装镀铬镍铁合金热电偶电缆
硅铠装镀铬镍合金-镍镁热电偶电缆 		KK
KN 		K
N 		GH3030、GH3039、25Cr–20Ni 0.5；1.0 500
1.5；2.0 800
3.0； 4.0；4.5； 5.0 900
6.0；8.0 1100
装镀铬镍铁合金热电偶电缆
硅铠装镀铬镍合金-镍镁热电偶电缆 		KK
KN 		K
N 		1Cr18Ni9Ti，316L；304 0.5；1.0 400
1.5；2.0 600
3.0； 4.0；4.5； 5.0 800
6.0；8.0 800
铠装镀铬镍-康铜热电偶电缆 凯 E 1Cr18Ni9Ti，316L；304 0.5；1.0 400
1.5；2.0 500
3.0； 4.0；4.5； 5.0 600
6.0；8.0 800
装铠铁-康铜热电偶电缆 凯杰 J 1Cr18Ni9Ti，316L；304 0.5；1.0 300
1.5；2.0 400
3.0； 4.0；4.5； 5.0 500
6.0；8.0 750
铠装铜-康铜热电偶电缆 康泰 T 1Cr18Ni9Ti，316L；304 0.5；1.0 200
1.5；2.0; 3.0
4.0； 4.5； 5.0 		300
300
6.0；8.0 400
装铠PtRh10–Pt热电偶电缆 KS S GH3030、GH3039、25Cr–20Ni 1.0；1.5 800
2.0； 3.0 900
装铠PtRh13–Pt热电偶电缆 韩国 R 4.0； 4.5 1000
5.0； 6.0； 8.0 1100
装铠 PtRh30–PtRh6 热电偶电缆 库知识 B GH3030、GH3039、25Cr–20Ni 4.0； 4.5 1100
5.0； 6.0； 8.0 1200


注：其他材质、不同外径的产品，需双方协商可提供。
1.2 产品标准
1.2.1贱金属铠装热电偶电缆符合JB/T8205-1999和GB/T18404-2001
1.2.2 贵金属铠装热电偶电缆符合JB/T 8909-1999
1.2.3铠装Pt-Rh 30～Pt-Rh 8热电偶电缆符合QB/T 2405-2004

1.3 铠装热电偶电缆型号的指定方法：

KK 4 G30 φ5.0 I GB/T18404-2001
KK 型号 (KKKN, KEKJKTKS, KR, KB)
4 电缆数量：两芯未指定；四核用“4”表示
G30 保护管材质：1Cr18Ni9Ti 用“B”表示
GH3039用“G39”表示
GH3030用“G30”表示
25Cr-20Ni 表示为“2520”
316L、304
φ5.0 电缆外径（Φ0.5~8.0mm）
I 公差等级（I、二、三、级）
GB/T18404 标准号
2001 标准年份

1.4 产品尺寸及允许偏差应符合表1-2的规定。

外径及公差(mm) KK / KN / 凯 / 凯杰 / 康泰 KS / 韩国 / 库知识
分钟。壁厚（毫米） 分钟。热电偶线径(毫米) 分钟。绝缘层厚度（毫米） 分钟。壁厚（毫米） 分钟。热电偶线径(毫米) 最小热电偶线径(mm)
0.5±0.025 0.05 0.08 0.04 / / /
1.0±0.025 0.1 0.15 0.08 0.1 0.1 0.12
1.5±0.025 0.15 0.23 0.12 0.15 0.15 0.17
2.0±0.025 0.2 0.3 0.16 0.2 0.2 0.23
3.0±0.030 0.3 0.45 0.24 0.3 0.3 0.34
4.0±0.040 0.4 0.6 0.32 0.4 0.4 0.47
4.5±0.045 0.45 0.68 0.36 0.45 0.4 0.52
5.0±0.050 0.5 0.75 0.4 0.5 0.45 0.62
6.0±0.060 0.6 0.9 0.48 0.6 0.45 0.8
8.0±0.080 0.8 1.2 0.64 0.8 0.45 1.16

注：对于多芯或单芯铠装热电偶电缆，允许对管壁厚度、热电偶线径和绝缘厚度进行调整。

1.4 热电偶特性和公差
不同型号的铠装热电偶制成的铠装热电偶，参比端为0℃时，热电势符合GB/T 16839.1-1997《热电偶第1部分：检定表》的规定，不同等级的允许偏差应符合表1～表3的规定。

类别 公差等级 型号 类型 公差（°C） 温度范围（°C）
贱金属铠装热电偶电缆 I KK K ±1.5 °C 或 ±0.4 %t −40 ~ 1100
KN N −40 ~ 1100
凯 E −40 ~ 800
凯杰 J −40 ~ 750
康泰 T ±0.5 °C 或 ±0.4 %t −40 ~ 350
二 KK K ±2.5 °C 或 ±0.75 %t −40 ~ 1100
KN N −40 ~ 1100
凯 E −40 ~ 800
凯杰 J −40 ~ 750
康泰 T ±1.0 °C 或 ±0.75 %t −40 ~ 400
二二 KK K ±2.5 °C 或 ±1.5 %t −200 ~ 40
KN N −200 ~ 40
凯 E −200 ~ 40
康泰 T ±1.0 °C 或 ±1.5 %t −200 ~ 40
贵金属铠装热电偶电缆 二 KS S ±1.5℃或±0.25%t 300~1100
韩国 R 300~1100
点 KS S ±3.0 °C 或 ±0.5 %t 300~1100
韩国 R 300~1100
二 库知识 B ±0.25%t 600~1200
二二 库知识 B ±4.0 °C 或 ±0.5 %t 600~1200

注：t=测量温度的绝对值（℃）；“pt”表示标准（普通）等级。

1.5 绝缘电阻
绝缘电阻应测量双绞线之间以及双绞线与外护套之间。对于外径<1.5mm的电缆，施加电压为75±25V DC；对于外径>1.5mm的电缆，施加的电压应为500±50V DC。常温和高温下每米绝缘电阻应符合表1-4的规定。

测试环境 型号 分钟。测量长度（米） 测试温度（°C） 分钟。绝缘电阻（兆欧/米）
前面 KK、KE、KJ、KT、KN、KS、KR、KB 1 25±15 1000
炎热。 KK、KN、KE、KJ、KS、KR、KB 0.5 500±15 5
炎热。 康泰 0.5 300±15 500

注：铠装热电偶和铠装热电偶电缆的绝缘材料的导电性能有限；绝缘电阻随着电缆长度的增加而降低。单位长度的电导率用Sm’表示（等于Q’·m’）；对于长度超过1m的电缆或热电偶，电阻绝缘以·m或MQ·m表示，绝缘电阻与长度成反比；小于1m的，以MQ·m表示。
